实验名称：电位差计

实验目的：

a． 了解电位差计改装的原理，掌握一般使用的方法

b． 学习使用电位差计校准电流表

实验仪器：

UJ33a型电位差计等。

实验原理和方法：

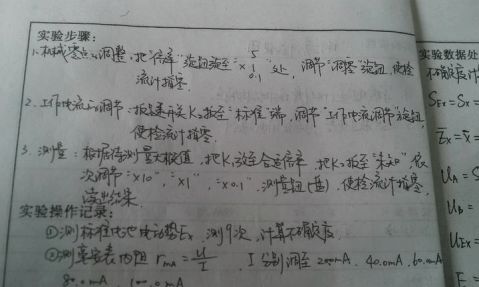

一、“UJ33a型电位差计”使用方法

倍率开关K1平时处于“断”位置，使用时旋转到所需位置（本实验为“?1”位置），开关K3旋转至“测量”位置。接通电源后，旋动“调零”旋钮使检流计指零；将K2键扳向“标准”，旋动“工作电流调节”旋钮，使检流计指针指零，这时工作电流达到额定值10.0000mA，仪器准备就绪。

测量时，将调节补偿电压的三个盘或旋钮调到与待测电压差不多大小后，将K2键扳向“未知”

位置，调节读数盘（一般调最右边的大盘即可），使检流计指针返零，松开K2键，即可读数。测量完毕，K1扳回“断”位置。 二、电位差计工作原理和测量线路 电位差计采用比较法（补偿法）测量电压，测量时无须从待测电路取出电流，不会干扰待测电路的工作状态，因而可以进行精密的测量。由于在结构上采用了高精度的电阻元件、标准电池和灵敏的检流计，因而测量结果具有很高的精度。使用时将K2键扳向“标准”，使标准电阻两端的电压与标准电池电动势比较，调节“工作电流调节”旋钮使检流计指零，则工作电流为10.000mA，再 将待测电压与某一段电阻上的电压进行比较，从而确定待测电压。

…… …… 余下全文

大 学 实 验 论 文

电位差计校准电流表

学院专业报告人 时正坤 学号 201108430113

实验地点 实验楼413 实验时间 20xx年11月18号 实验论文提交时间： 20xx年11月25号

1

2

3

4

5

6

7

8

9

10

…… …… 余下全文

深 圳 大 学 实 验 报 告 课程名称： 大学物理实验B（1）

实验名称： 电位差计

学院：

专业：组号： 指导教师：

报告人： 学号：

实验地点 903 实验时间：

实验报告提交时间：

1

2

3

4

5

注：1、报告内的项目或内容设置，可根据实际情况加以调整和补充。

2、教师批改学生实验报告时间应在学生提交实验报告时间后10日内。 6

…… …… 余下全文

基础物理实验研究性报告

电位差计及应用 Potential Difference Meter

andApplication

First Author第一作者 王宏泽

School number作者学号

Second Author第二作者

School number作者学号

Third Author第三作者

School number作者学号

Institute所在院系机械工程及自动化学院SMEA Major攻读专业机械制造及自动化Mechanical Engineering

20xx年12月07日

电位差计及应用王宏泽 11071142

目录

【摘要】 ................................................................................................................................. 4 关键词： ................................................................................................................................. 4 Abstract： ............................................................................................................................... 4 Key words： ............................................................................................................................ 4 0.序言 ....................................................................................................................................... 4

…… …… 余下全文

自组电位差计实验电路的研究

1.摘要

在本实验中，相关材料上列举了一个自组电位差计的实验电路，由此，我们思考能否对已知电路进行一些改动并用此电路进行测量。我们参考了UJ-25型电位差计的电路，设计了我们的实验电路，并在实验中应用此电路对未知电动势进行了测量，同样取得了很好的测量精度与准确度。

2.实验原理

2.1 补偿原理：

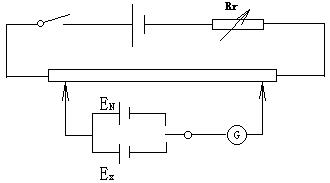

由于如果直接把伏特表接到干电池两级进行测量，会因伏特表分流产生接入误差，为了避免接入误差。采用补偿电路（如图1所示）
