篇一 :基尔霍夫定律的验证的实验报告1

实验一、基尔霍夫定律的验证

一、实验目的

1、验证基尔霍夫定律的正确性,加深对基尔霍夫定律普遍性的理解。

2、进一步学会使用电压表、电流表。

二、实验原理

基尔霍夫定律是电路的基本定律。

1)基尔霍夫电流定律

对电路中任意节点,流入、流出该节点的代数和为零。即 ∑I=0

2)基尔霍夫电压定律

在电路中任一闭合回路,电压降的代数和为零。 即 ∑U=0

三、实验设备

四、实验内容

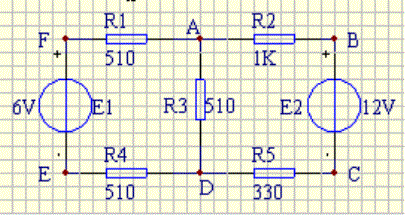

实验线路如图2-1所示

https://upload.fanwen118.com/wk-img/img100/3631004_1.jpg

图 2-1

1、实验前先任意设定三条支路的电流参考方向,

2、按原理的要求, 分别将两路直流稳压电源接入电路。

3、将电流插头的两端接至直流数字毫安表的“+,-”两端。

4、将电流插头分别插入三条支路的三个电流插座中,记录电流值于下表。

5、用直流数字电压表分别测量两路电源及电元件上的电压值,记录于下表。

五、基尔霍夫定律的计算值:

I1 + I2 = I3 ……(1)

根据基尔霍夫定律列出方程 (510+510)I1 +510 I3=6 ……(2)

(1000+330)I3+510 I3=12 ……(3)

解得:I1 =0.00193A I2 =0.0059A I3 =0.00792A

…… …… 余下全文

篇二 :基尔霍夫定理的验证实验报告(含数据处理)

基尔霍夫定律的验证实验报告

一、实验目的

1、验证基尔霍夫定律的正确性,加深对基尔霍夫定律普遍性的理解。

2、进一步学会使用电压表、电流表。

二、实验原理

基本霍夫定律是电路的基本定律。

1)基本霍夫电流定律

对电路中任意节点,流入、流出该节点的代数和为零。即 ∑I=0

2)基本霍夫电压定律

在电路中任一闭合回路,电压降的代数和为零。 即 ∑U=0

三、实验设备

基尔霍夫定理的验证实验报告含数据处理

四、实验内容

实验线路如图2-1所示

图 2-1

1、实验前先任意设定三条支路的电流参考方向,

2、按原理的要求, 分别将两路直流稳压电源接入电路。

3、将电流插头的两端接至直流数字毫安表的“+,-”两端。

4、将电流插头分别插入三条支路的三个电流插座中,记录电流值于下表。

5、用直流数字电压表分别测量两路电源及电元件上的电压值,记录于下表。

基尔霍夫定理的验证实验报告含数据处理

五、基尔霍夫定律的计算值:

I1 + I2 = I3 ……(1)

根据基尔霍夫定律列出方程 (510+510)I1 +510 I3=6 ……(2)

…… …… 余下全文

篇三 :基尔霍夫定律的验证实验报告

实验目的

1.        验证基尔霍夫定律的正确性,加深对基尔霍夫定律的理解。

2.        学会用电流插头、插座测量各支路电流。

3.        运用multisim软件仿真。

实验仪器

可调直稳压电源、直流数字电压表、直流数字电流表、实验电路板

实验原理

1.        基尔霍夫定律是电路的基本定律。测量某电路的各支路电流及每个元件两端的电压,能分别满足基尔霍夫电流定律(KCL)和电压定律(KVL)。即对电路中任一借点而言,应有∑I=0,对任一闭合电路而言,应有∑U=0.

实验内容与步骤

1.分别将两路直流稳压电源介入电路,令U1=6V,U2=12V。(先调准输出电压值,再接入实验线路)用DGJ-04挂箱的“基尔霍夫定律/叠加原理”电路板。

2.实验前任意设定三条支路电流正方向,如图1-1中的I1,I2,I3的方向已设定。闭合回路的正方向可任意设定。

…… …… 余下全文

篇四 :2.基尔霍夫定律和叠加原理的验证(实验报告答案)

实验二   基尔霍夫定律和叠加原理的验证

一、实验目的

1.验证基尔霍夫定律的正确性,加深对基尔霍夫定律的理解。

2.验证线性电路中叠加原理的正确性及其适用范围,加深对线性电路的叠加性和齐次性的认识和理解。

3.进一步掌握仪器仪表的使用方法。

二、实验原理

1.基尔霍夫定律

基尔霍夫定律是电路的基本定律。它包括基尔霍夫电流定律(KCL)和基尔霍夫电压定律(KVL)。

(1)基尔霍夫电流定律(KCL)

在电路中,对任一结点,各支路电流的代数和恒等于零,即ΣI=0。

(2)基尔霍夫电压定律(KVL)

在电路中,对任一回路,所有支路电压的代数和恒等于零,即ΣU=0。

基尔霍夫定律表达式中的电流和电压都是代数量,运用时,必须预先任意假定电流和电压的参考方向。当电流和电压的实际方向与参考方向相同时,取值为正;相反时,取值为负。

基尔霍夫定律与各支路元件的性质无关,无论是线性的或非线性的电路,还是含源的或无源的电路,它都是普遍适用的。

2.叠加原理

在线性电路中,有多个电源同时作用时,任一支路的电流或电压都是电路中每个独立电源单独作用时在该支路中所产生的电流或电压的代数和。某独立源单独作用时,其它独立源均需置零。(电压源用短路代替,电流源用开路代替。)

…… …… 余下全文

篇五 :2.基尔霍夫定律和叠加原理的验证(实验报告答案)含数据处理

实验二   基尔霍夫定律和叠加原理的验证

一、实验目的

1.验证基尔霍夫定律的正确性,加深对基尔霍夫定律的理解。

2.验证线性电路中叠加原理的正确性及其适用范围,加深对线性电路的叠加性和齐次性的认识和理解。

3.进一步掌握仪器仪表的使用方法。

二、实验原理

1.基尔霍夫定律

基尔霍夫定律是电路的基本定律。它包括基尔霍夫电流定律(KCL)和基尔霍夫电压定律(KVL)。

(1)基尔霍夫电流定律(KCL)

在电路中,对任一结点,各支路电流的代数和恒等于零,即ΣI=0。

(2)基尔霍夫电压定律(KVL)

在电路中,对任一回路,所有支路电压的代数和恒等于零,即ΣU=0。

基尔霍夫定律表达式中的电流和电压都是代数量,运用时,必须预先任意假定电流和电压的参考方向。当电流和电压的实际方向与参考方向相同时,取值为正;相反时,取值为负。

基尔霍夫定律与各支路元件的性质无关,无论是线性的或非线性的电路,还是含源的或无源的电路,它都是普遍适用的。

2.叠加原理

在线性电路中,有多个电源同时作用时,任一支路的电流或电压都是电路中每个独立电源单独作用时在该支路中所产生的电流或电压的代数和。某独立源单独作用时,其它独立源均需置零。(电压源用短路代替,电流源用开路代替。)

…… …… 余下全文

篇六 :基尔霍夫定律的验证实验报告

暨南大学本科实验报告专用纸

课程名称 电路分析CAI 成绩评定

实验项目名称 Multisim7初步认识和基尔霍夫定律验证

指导教师 ***

实验项目编号0806109701

实验项目类型 验证型

实验地点 B406

学生姓名 *** 学号 ***

学院 电气信息学院 专业 电子信息科学与技术

实验时间 20XX 年4月 28日 上 午~ 月 日 午 温度 ℃

一、实验目的

1验证基尔霍夫电流定律(KCL)和电压定律(KVL)。

2通过实验加强对电压、电流参考方向的掌握和运用能力。

二、实验环境

电路仿真设计工具Multisim7

三、实验原理

(1)基尔霍夫电流定律(KCL)

在集总电路中,在任意时刻,对于电路中的任意一个节点,流出与流入该节点的代数和恒等于零,即

∑i≡0

式中,若取流出节点的电流为正,这5流入节点的电流为负。KCL反映了电流的连续性,说明了节点上各支路电流的约束关系,它与电路中元件的性质无关。

(2)基尔霍夫电压定律(KVL)

在任意时刻,按约定的参考方向,电路中任一回路上全部元件两端电压的代数和恒等于零,即

∑u≡0

…… …… 余下全文

篇七 :叠加定理与基尔霍夫定律,电位的实验报告

实验一 叠加定理、基尔霍夫定律与电位的研究

一、实验目的

1.用实验的方法验证叠加定理和基尔霍夫定律以提高对两定理的理解和应用能力。

2.通过实验加深对电位、电压与参考点之间关系的理解。

3.通过实验加深对电路参考方向的掌握和运用能力。

、必备知识

1.叠加定理:对于一个具有唯一解的线性电路,由几个独立电源共同作用所形成的各支路电流或电压,等于各个独立电源单独作用时在相应支路中形成的电流或电压的代数和。不作用的电压源所在的支路应(移开电压源后)短路,不作用的电流源所在的支路应开路。

2.基尔霍夫电流、电压定律:在任一时刻,流出(流入)集中参数电路中任一节点电流的代数和等于零;集中参数电路中任一回路上全部组件端对电压代数和等于零。

3.电位与电压:电路中的参考点选择不同,各节点的电位也相应改变,但任意两点的电压(电位差)不变,即任意两点的电压与参考点的选择无关。

预习要求

1.复习实验中所用到的相关定理、定律和有关概念,领会其基本要点。

2.通过观看《电路实验常用仪器仪表使用方法简介》光盘,预习实验中所用到的实验仪器的使用方法及注意事项。

3.根据实验电路计算所要求测试的理论数据,填入表中。

…… …… 余下全文

篇八 :实验报告3基尔霍夫定律的验证

北海职业学院学生实验报告

实验时间:                                     成绩:

…… …… 余下全文
