2.6 差动放大器

2.6.1 实验目的

1．加深对差动放大器性能及特点的理解。

2．学习差动放大器主要性能指标的测试方法

2.6.2 实验原理

1． 实验电路

图2-6-1 差动放大电路实验电路图

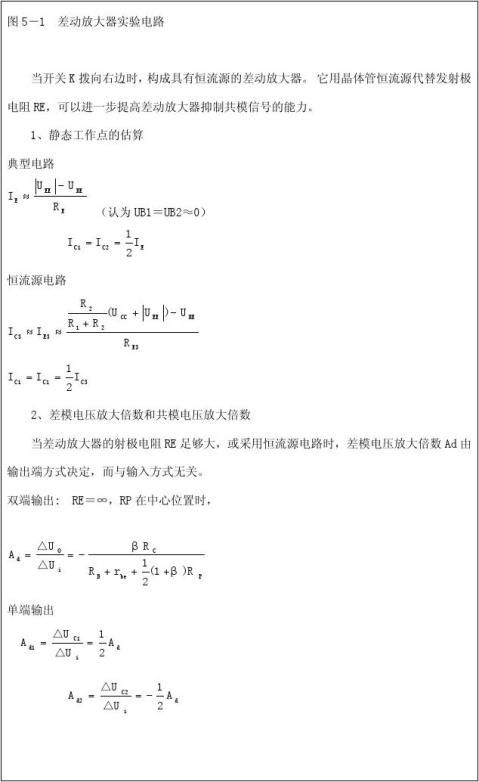

实验电路如图2-6-1所示。当开关K拨向左边时，构成典型的差动放大器。调零电位器用来调节、

管的静态工作点，使得输入信号。为两管共用的发射极电阻，它对差时，双端输出电压模信号无负反馈作用，因而不影响差模电压放大倍数，但对共模信号有

较强的负反馈作用，故可以有效地抑制零漂，稳定静态工作点。当开关K拨向右边时，构成具有恒流源的差动放大器。它用晶体管恒流源代替发射极电阻，可以进一步提高差动放大器抑制共模信号的能力。

2．差动放大器主要性能指标

（1）静态工作点 典型电路：（认为）

恒流源电路：

（2）差模电压放大倍数 当差动放大器的射极电阻足够大，或采用恒流源电路时，差模电压放大倍数由输出端决定，而与输入方式无关。 双端输出时，若在中心位置

单端输出时

式中出电压。 和分别为输入差模信号时晶体管、集电极的差模输

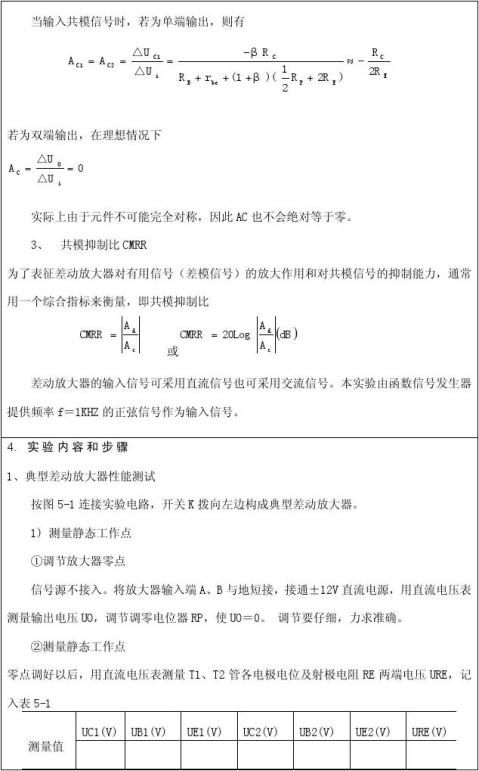

（3）共模电压放大倍数
