南京林业大学 认知实习报告

学院：理学院

姓名：陈凯

学号：101102203 指导老师：陈泳

实习时间：20xx年10月22日——20xx年10月28日 实习地点：南京林业大学校内

目录

一、 实习目的和意义

二、 实习内容 “聚氨酯材料”讲座

“玻璃钢复合材料”讲座 “玻璃钢复合材料”讲座 参观实验室

三、认知实习总结

一、实习目的和意义

通过认识实习，使学生了解高分子材料的一些典型成型方法，了解高分子材料的应用领域。通过认识实习，学生应该将正在学习的聚合物加工基础、塑料橡胶成型原材料、塑料橡胶成型工艺与设备等专业理论知识与生产实际相结合，进一步理解和深化过去学到的知识为即将要学习塑料橡胶模具设计等课程积累生产实践经验。

二、实习内容

“聚氨酯材料”讲座

聚氨酯全称为聚氨基甲酸酯 , 英文名称是polyurethane，CAS No.：51852-81-4分子式：(C10H8N2O2·C6H14O3)x，它是一种高分子材料。聚氨酯是一种新兴的有机高分子材料，被誉为“第五大塑料”是主链上含有重复氨基甲酸酯基团 (NHCOO )的大分子化合物的统称。它是由有机二异氰酸酯或多异氰酸酯与二羟基或多羟基化合物加聚而成。反应式如下：-N=C=O+HO-→-NH-COO-，聚氨酯大分子中除了氨基甲酸酯外 ,还可含有醚、酯、脲、缩二脲 ,脲基甲酸酯等基团。（氰酸说明:H—O—C≡N（正）氰酸 H—N＝C＝O（异氰酸） 有（正）氰酸和异氰酸两种。游离酸是二者混合物，未曾分离开业，但其酯类则有两种形式。氰酸是有挥发性和腐蚀性的液体。有强烈的乙酸气味。密度1.14。沸点23.6℃。在水溶液中显示极强酸性。性不稳定，容

易聚合。水解时生成氨和二氧化碳。与醇类作用时生成氨基甲酸酯。（正）氰酸酯R—O—C≡N 易聚合，并易水解，很难得到纯态物。异氰酸酯R—N＝C＝O或O＝C＝N—R—N＝C＝O，一般是带有不愉快气味的液体。氰酸可由氰尿酸经加热分解而制得。）

聚氨酯制品形态有软质、半硬质及硬质泡沫塑料、弹性体、油漆涂料、胶粘剂、密封胶、合成革涂层树脂、弹性纤维等，广泛应用于汽车制造、冰箱制造、交通运输、土木建筑、鞋类、合成革、织物、机电、石油化工、矿山机械、航空、医疗、农业等许多领域。

根据所用原料的不同，可有不同性质的产品，一般为聚酯型和聚醚型两类。聚醚型聚氨酯主要是针对制备聚氨酯材料中的多元醇定义的，即制备聚氨酯的多元醇完全由聚醚型多元醇或者是在该体系中占有绝大部分。

聚醚多元醇分子结构中，醚键内聚能低，并易旋转，故有它制备的聚氨酯材料低温柔顺性能好，耐水解性能优良，虽然机械性能不如聚酯型聚氨酯，但原料体系粘度低，易与异氰酸酯、助剂等组份互溶，加工性能优良。

聚酯多元醇一般所指的是由二元羧酸与二元醇等通过缩聚反应得到的聚酯多元醇。广义上是含有酯基（COO）或是碳酸酯基（OCOO）的多元醇。聚氨酯泡沫塑料应用广泛。软泡沫塑料主要用于家具及交通工具各种垫材、隔音材料等；硬泡沫塑料主要用于家用电器隔热层、屋墙面保温防水喷涂泡沫、管道保温材料、

建筑板材、冷藏车及冷库隔热材等；半硬泡沫塑料用于汽车仪表板、方向盘等。市场上已有各种规格用途的泡沫塑料组合料(双组分预混料)，主要用于(冷熟化)高回弹泡沫塑料、半硬泡沫塑料、浇铸及喷涂硬泡沫塑料等。

聚氨酯泡沫，一旦燃烧就会产生含有剧毒氰化氢的气体，人如果吸入一口就会中毒死亡。

（乙醚

1．将乙醇与浓硫酸混合物加热到140℃时可发生分子间脱水生成产物乙醚.浓硫酸在这里作脱水剂\催化剂。

2．方程式：2 CH3-CH2-OH —浓H2SO4催化并于140℃→ CH3-CH2-O-CH2-CH3+H2O）

19xx年德国Otto Bayer教授首先发现多异氰酸酯与多元醇化合物进行加聚反应可制得聚氨酯，并以此为基础进入工业化应用，英美等国1945～19xx年从德国获得聚氨酯树脂的制造技术于19xx年相继开始工业化。日本19xx年从德国Bayer公司及美国DuPont公司引进聚氨酯工业化生产技术。20世纪50年代末我国聚氨酯工业开始起步，近十几年发展。西方发达国家聚氨酯行业早已进入成熟发展时期，进入创新研究发展阶段；亚洲市场增长迅速，众多跨国化工企业已将业务重点和研发中心纷纷转移至亚洲甚至中国市场；中东地区聚氨酯市场发展尚处起步阶段。 总的来说，由于近十几年国民经济的高速发展，中国聚氨酯工业，包括从基本原料到制品和机械设备，已具有相当的规模。

近十年来，虽然中国聚氨酯的年均增长率为GDP的两倍，但中国人均聚氨酯的消费量仍未达到世界平均水平。20xx年中国人均MDI的消费量为0.35千克，而世界平均水平为0.51千克。按人均GDP发展和聚氨酯增长率推算，中国聚氨酯产业仍处于快速增长时期。

未来中国聚氨酯工业的发展将主要受五大方面的拉动，即人口总量、汽车工业、建筑节能、环保要求的提高以及休闲娱乐业。“十一五”期间中国PU产品消费量，将保持15%的年平均增长率，届时，中国将是全球最大PU产品制造和消费中心。

“玻璃钢复合材料”讲座

玻璃钢学名玻璃纤维增强塑料，俗称FRP（Fiber Reinforced Plastics），即纤维增强复合塑料。玻璃钢的含义就是指玻璃纤维作增强材料、合成树脂作粘结剂的增强塑料，国外称玻璃纤维增强塑料。玻璃钢事业的发展，作为塑料基的增强材料，已由玻璃纤维扩大到碳纤维、硼纤维、芳纶纤维、氧化铝纤维和碳化硅纤维等，无疑地，这些新型纤维制成的增强塑料，是一些高性能的纤维增强复合材料，再用玻璃钢这个俗称就无法概括了，通常采用玻璃钢复合材料。根据采用的纤维不同分为玻璃纤维增强复合塑料（GFRP），碳纤维增强复合塑料（CFRP），硼纤维增强复合塑料等。它是以玻璃纤维及其制品（玻璃布、带、毡、纱等）作为增强材料，以合成树脂作基体材料的一种复合材料。纤维增强复合材料是由增强纤维和基体组成。纤维（或晶须）的直径很小，

一般在10μm以下，缺陷较少又较小，断裂应变约为千分之三十以内，是脆性材料，易损伤、断裂和受到腐蚀。基体相对于纤维来说，强度、模量都要低很多，但可以经受住大的应变，往往具有粘弹性和弹塑性，是韧性材料。

复合材料的概念是指一种材料不能满足使用要求，需要由两种或两种以上的材料复合在一起，组成另一种能满足人们要求的材料，即复合材料。单一种玻璃纤维，虽然强度很高，但纤维间是松散的，只能承受拉力，不能承受弯曲、剪切和压应力，还不易做成固定的几何形状，是松软体。如果用合成树脂把它们粘合在一起，可以做成各种具有固定形状的坚硬制品，既能承受拉应力，又可承受弯曲、压缩和剪切应力。这就组成了玻璃纤维增强的塑料基复合材料。由于其强度相当于钢材，又含有玻璃组分，也具有玻璃那样的色泽、形体、耐腐蚀、电绝缘、隔热等性能，象玻璃那样。

纤维增强材料的材料特性，导致其常用的基本成型工艺有如下几种：手糊成型工艺、拉挤成型工艺、缠绕成型工艺、模压成型工艺。 手糊成型工艺又称接触成型，是树脂基复合材料生产中最早使用和应用最普遍的一种成型方法。手糊成型工艺是以加有固化剂的树脂混合液为基体，以玻璃纤维及其织物为增强材料，在涂有脱模剂的模具上以手工铺放结合，使二者粘接在一起，制造玻璃钢制品的一种工艺方法。基体树脂通常采用不饱和聚酯树脂或环氧树脂，增强材料通常采用无碱或中碱玻璃纤维及其织物。在手糊成型工艺中，机械设备

使用较少，它适于多品种、小批量制品的生产，而且不受制品种类和形状的限制。

手糊成型工艺的流程是：先在清理好或经过表面处理的模具成型面上涂抹脱模剂，待充分干燥好后，将加有固化剂（引发剂）、促进剂、颜料糊等助剂并搅拌均匀的胶衣或树脂混和料，涂刷在模具成型面上，随后在其上铺放裁剪好的玻璃布（毡）等增强材料，并注意浸透树脂、排除气泡。重复上述铺层操作，直到达到设计厚度，然后进行固化脱模。

手糊成型工艺所用的设备较少，制作模型的设备有木工车床、木工刨床、木工圆锯；脱模一般会用到空气压缩机、吊装设备等。

拉挤成型工艺是通过牵引装置的连续牵引，使纱架上的无捻玻璃纤维粗纱、毡材等增强材料经胶液浸渍，通过具有固定截面形状的加热模具后，在模具中固化成型，并实现连续出模的一种自动化生产工艺。

对于固定截面尺寸的玻璃钢制品而言，拉挤工艺具有明显的优越性。首先，由于拉挤工艺是一种自动化连续生产工艺，与其它玻璃钢生产工艺相比，拉挤工艺的生产效率最高；其次，拉挤制品的原材料利用率也是最高的，一般可在95％以上。另外，拉挤制品的成本较低、性能优良、质量稳定、外表美观。由于拉挤工艺具有这些优点，其制品可取代金属、塑料、木材、陶瓷等制品，广泛地应用于化工、石油、建筑、电力、交通、市政工程等领域。

增强材料（玻璃纤维无捻粗纱、玻璃纤维连续毡及玻璃纤维表面毡

等）在拉挤设备牵引力的作用下，在浸胶槽充分浸渍胶液后，由一系列预成型模板合理导向，得到初步的定型，最后进入被加热了的金属模具，模具高温的作用下反应固化，从而可以得到连续的、表面光洁、尺寸稳定、强度极高的玻璃钢型材。

实现拉挤工艺的设备主要是拉挤机，拉挤机大体可分为卧式和立式两类。一般情况下，卧式拉挤机结构比较简单，操作方便，对生产车间结构没有特殊的要求。而且卧式拉挤机可以采用各种固化成型方法（如热模法、高频加热固化等），因此它在拉挤工业中应用较多。立式拉挤机的各工序沿垂直方向布置，主要用于制造空心型材，这是由于在生产空心型材时芯模只能一端支承，另一端为自由无支承端，因此立式拉挤机不会因为芯模悬臂下垂而造成拉挤制品壁厚不均匀；这种拉挤机由于局限性较大，生产的产品单一，己经不再使用。无论是卧式还是立式拉挤机，它们都主要由送纱装置、浸渍装置、成型模具与固化装置、牵引装置、切割装置等五部分组成，它们对应的工艺过程分别是排纱、浸渍、入模与固化、牵引、切割。

纤维缠绕工艺是树脂基复合材料的主要制造工艺之一。是一种在控制张力和预定线型的条件下，应用专门的缠绕设备将连续纤维或布带浸渍树脂胶液后连续、均匀且有规律地缠绕在芯模或内衬上，然后在一定温度环境下使之固化，成为一定形状制品的复合材料成型方法。

维缠绕机是纤维缠绕技术的主要设备，纤维缠绕制品的设计和性能要通过缠绕机来实现。按控制形式缠绕机可分为机械式缠绕机、数字控制缠绕机、微机控制缠绕机及计算机数控缠绕机，这实际上也是

缠绕机发展的四个阶段。目前最常用的主要是机械式和计算机数控缠绕机。纤维缠绕机是纤维缠绕工艺的主要设备，通常由机身、传动系统和控制系统等几部分组成。辅助设备包括浸胶装置、张力测控系统、纱架、芯模加热器、预浸纱加热器及固化设备等。

热固性模压成型是将一定量的模压料加入预热的模具内，经加热加压固化成型塑料制品的方法。其基本过程是：将一定量经一定预处理的模压料放入预热的模具内，施加较高的压力使模压料填充模腔。在一定的压力和温度下使模压料逐渐固化，然后将制品从模具内取出，再进行必要的辅助加工即得产品。模压成型工艺主要分为压制前的准备和压制两个阶段。

成型设备由浸胶机、预浸料机组、片状模塑料机组、压机构成。其中压机是模压成型的主要设备。压机的作用是提供成型时所需要的压力以及开模脱出制品时所需的脱模力，现大多采用液压机。 “木塑复合材料”讲座

木塑复合材料（Wood-Plastic Composites,WPC）是国内外近年蓬勃兴起的一类新型复合材料，指利用聚乙烯、聚丙烯和聚氯乙烯等，代替通常的树脂胶粘剂，与超过50%以上的木粉、稻壳、秸秆等废植物纤维混合成新的木质材料，再经挤压、模压、注射成型等塑料加工工艺，生产出的板材或型材。主要用于建材、家具、物流包装等行业。将塑料和木质粉料按一定比例混合后经热挤压成型的板材，称之为挤压木塑复合板材。

木塑复合材料的基础为高密度聚乙烯和木质纤维，决定了其自

身具有塑料和木材的某些特性。它具有良好的加工性能、强度性能、优良的可调整性能、具有耐水、耐腐性能、具有紫外线光稳定性、着色性良好、原料来源广泛等优点，更重要的是它无污染无毒害，可循环利用，符合当今社会的可持续发展要求。

随着对木塑复合材料的研发，生产木塑复合材料的塑料原料，除了有高密度聚乙烯或聚丙烯以外，还有聚氯乙烯和PS。工艺也由最早的单螺杆挤出机发展成第二代锥形双螺杆挤出机，再到由平行双螺杆挤出机初步造粒，再由锥形螺杆挤出成型，可以弥补难以塑化，抗老化性差、抗蠕变性差、色彩的一致性和持久性差和拉伸强度低的特点，徐州汉永塑料新材料有限公司在这方面取得了显著的成果。

参观实验室

周二上午在陈泳老师的带领下，高分子材料与工程专业的所有同学参观了我们系的实验室。

上午10点开始参观，老师带领我们参观了主楼一楼和三楼的实验室，为我们详细的介绍了各个实验仪器的工作原理、操作步骤及其应用，更重要的是还为我们讲了以后在写毕业论文，操作各项仪器时可能存在的问题，及其解决的办法。在讲解的过程中，还穿插讲解了我们专业的前沿科技和发展前景。

认知实习总结

一周的实习很快就结束了，虽然我们没有外出，到生产基地去实习，但是通过在校内的三场讲座和参观本专业实验室还是使我们学到

了很多课本上没有的知识。通过这次认知实习更使我加深了对本专业的认知，高分子材料与工程专业面向方兴未艾的现代化新材料研发与生产领域,我们要培养成为能从事高分子材料的开发与研究，具备高分子材料与工程方面的知识，能在高分子材料的合成、改性、检测、设计与管理和加工成型等领域从事科学研究、技术开发、工艺和设备设计、生产与经营管理，具备基础扎实、知识面宽、能力强、素质高，富有创新精神的高级工程技术人才。

实践是检验理论的唯一标准。作为一个大学生，我们决不能容忍自己死读书，读死书，只是在理论上去分析而缺乏实践，理论知识永远都是为实践生产而服务的。我相信：只要我们肯动手动脑，再辅之以勤奋和坚持，必能不断提高我们的实干能力，必能不断的创新，为我国的材料事业发展与进步贡献出自己的一份力量。



第二篇：高分子材料专业橡胶厂生产实习报告范文(格式)

目  录

一、前言

1．实习性质

2．实习目的

3．实习要求

4．实习注意事项

二、实习单位简介

三、橡胶及高分子材料知识

1、几种橡胶简介

2、胶料的组成及配合

3、橡胶的加工工艺

四、实习内容

（一）硫化车间

1、    主要设备

2、    硫化原理

3、    硫化过程

4、    注意事项

（二）修边车间

1、    概况

2、    产品

（三）出型车间

1、    主要设备

2、    工作原理

3、    注意事项

（四）实验室

五、实习感想

一、前 言

1．实习性质

生产实习是高等工科院校理论联系实际，培养社会主义现代化建设人才一项重要的实践环节，巩固与加深对理论知识的理解，培养与提高能力的重要组成部分。是学生接触实际，了解工厂，热爱自己的专业，热爱未来工作，扩大视野，并为后续课程学习提供感性认识的重要手段。

2．实习目的

作为一个工科院校，生产实习是我们高分子材料专业不可缺少的组成部分。其目的在于通过实习使学生获得基本生产的感性知识，理论联系实际，扩大知识面；同时专业实习又是锻炼和培养学生业务能力及素质的重要渠道，培养当代大学生具有吃苦耐劳的精神，也是学生接触社会、了解产业状况、了解国情的一个重要途径。

在实习的过程中，通过对工厂的了解，与工人、技术人员交谈，得以对所学专业在国民经济中所占的地位与作用的认识有所加深，培养事业心，使命感和务实精神，为适应从学生到工作者做准备。

同时通过这次实习使我们得到一次综合能力的训练和培养。在整个实习过程中，充分发挥学生学习的主动性、积极性，在生产现场细心观察，虚心请教，积极思考，多方了解，大胆提出自己的想法，在有限的实习时间里使各方面的能力都得到锻炼。

3．实习要求

(1)基本素质、能力要求：严格遵守工厂和实习队的规章制度；了解实习工厂生产、组织、管理实际；按照实习指导书要求撰写认识实习报告。了解所实习车间主要产品的工艺流程、操作条件和工艺条件解，为进入下一步专业知识的学习，有深刻地感性认知。

(2)综合素质、能力要求：结合所学理论知识对生产过程中出现的现象、疑问等进行探讨、解释。培养学生发现问题、分析问题、解决问题的能力。对实习期间所学习的内容进行总结并写出实习总结报告，具有综合总结能力。

(3)创新素质、能力要求：能用所学过的理论知识分析生产实际问题，或对企业管理、生产和技术中存在的问题提出建议或意见，具有一定的创新精神和创新能力。

4．实习注意事项

（1）学生必须服从实习队领队，遵守实习对纪律。

（2）严格遵守工厂和实习队的规章制度。

（3）注意人生安全，不得损害公司一起设备。

（4）虚心向工人师傅学习，想生产实际学习。

（5）按照实习指导书要求撰写认识实习报告。

二、实习单位简介

兰州瑞普科技实业有限责任公司是兰州国家高新技术产业开发区所属高新技术企业，是开发、生产各类橡胶制品、聚氨脂制品、改性填充聚四氟乙烯制品的专业厂家。公司于1992年成立并投产，崇尚以市场为导向，以科技为龙头，以产品质量为基础，以优质服务求效益，不断满足顾客需求，为顾客提供优质的产品和服务。公司在工业橡胶制品的研究、开发、生产方面具有很强的实力和较大规模。现有三元乙丙橡胶、丁腈橡胶、氟橡胶、硅橡胶、天然橡胶、丁基橡胶、氯丁橡胶、丁苯橡胶、聚氨脂橡胶及其它橡胶制品共十大类一千多个品种的产品。公司开发生产的板式换热器密封胶垫、桥梁橡胶支座、石油钻采橡胶件、大型水轮机空气围带、输水系列橡胶密封圈以及高压过滤机隔膜、大型橡胶隔膜、框架、滤板等国产、进口设备橡胶配件，以高质量、及时供货、优质服务深得用户的好评。公司技术力量雄厚，设备、检测仪器齐全精良。现有生产设备35台套，检测仪器15台套，并拥有西北地区最大的1800吨平板硫化机，可生产各种规格的工业橡胶制品.

兰州瑞普科技实业有限责任公司是开发、生产板式换热器备件及各种橡胶制品的专业厂家;是兰州国家高新技术产业开发区所属高新技术企业,全国锅炉压力容器标准化技术委员会热交换器分技术委员会会员单位，获得该组织颁发的“板式换热器产品安全注册证书”；于20##年通过了ISO9001:1994国际质量体系认证,并于20##年成功的通过了2000版的换版。

公司目前生产有瑞普牌板式换热器橡胶密封垫系列产品；建筑工程用橡胶制品；石油化工橡胶配件;矿山、冶炼、机械行业橡胶配件；食品、医药等行业密封件；聚四氟乙烯包覆密封垫系列产品；造纸胶辊包胶;板式换热器；各种性能的混炼胶；板式换热器专用液压预紧器及粘结剂等十多个系列、上千个规格的产品。“最大限度地满足客户的需求”是公司对客户的承诺，也是公司始终追求的目标。

为了拓展公司的经营业务，公司与美国贝尔佐纳公司合作，于1998年成立了贝尔佐纳兰州技术服务中心,负责贝尔佐纳高分子修补材料在西北地区的销售和技术服务工作。

三、橡胶及高分子材料知识

1、几种橡胶简介

（1）三元乙丙橡胶

乙烯、丙烯、二烯三种单体共聚而成的乙丙橡胶，所用的第三单体主要有5-亚乙基-2-降冰片烯、双环戊二烯、1,4-已二烯。三元乙丙橡胶的主链是饱和的，由第三单体提供的双烯都位于侧链上，起着硫化位的作用。由于上述结构原因，三元乙丙橡胶具有极佳的耐臭氧、耐老化、耐腐蚀、耐热、耐候性能。因分子链中无极性基团，所以又有良好的电绝缘性。乙丙橡胶相对密度很小，使用经济性好，因此三元乙丙橡胶发展很快，在合成橡胶中已是仅次于丁苯橡胶、顺丁橡胶，与丁基橡胶相当的主要品种。其生产工艺是以钒化合物和烷基氯化铝组成的钒-铝体系为引发剂，以已烷为溶剂进行溶液聚合或悬浮聚合。主要用途为汽车部件、高级电缆材料、密封材料、防水建材及塑料改性材料。

（2）丁腈橡胶

由丁二烯与丙烯腈共聚而制得的一种合成橡胶。是耐油(尤其是丁腈橡胶烷烃油)、耐老化性能较好的合成橡胶。丁腈橡胶中丙烯腈含量(%)有42～46、36～41、31～35、25～30、18～24等五种。丙烯腈含量越多，耐油性越好,但耐寒性则相应下降。它可以在120℃的空气中或在150℃的油中长期使用。此外，它还具有良好的耐水性、气密性及优良的粘结性能。广泛用于制各种耐油橡胶制品、多种耐油垫圈、垫片、套管、软包装、软胶管、印染胶辊、电缆胶材料等，在汽车、航空、石油、复印等行业中成为必不可少的弹性材料。

丁腈橡胶具有优良的耐油性,其耐油性仅次于聚硫橡胶和氟橡胶，并且具有的耐磨性和气密性。丁晴橡胶的缺点是不耐臭氧及芳香族、卤代烃、酮及酯类溶剂，不宜做绝缘材料。

丁腈橡胶主要用于制作耐油制品，如耐油管、胶带、橡胶隔膜和大型油囊等，常用于制作各类耐油模压制品，如O形圈、油封、皮碗、膜片、活门、波纹管等，也用于制作胶板和耐磨零件。丁腈橡胶的极性非常强，与其它聚合物的相容性一般不太好，但和氯丁橡胶、改性酚醛树脂、聚氯乙烯等极性强的聚合物，特别是和含氯的聚合物具有较好的相容性，常进行并用。另外，为改善加工性和使用性能，丁腈橡胶也常与天然橡胶、丁苯橡胶、顺丁橡胶等非极性橡胶并用。应当指出：丁腈橡胶的特点是耐油性好，与其它聚合物并用（除聚氯乙烯之外）都存在降低耐油性的趋势。　　　　

随着汽车工业的发展，对汽车燃料和润滑系统以及发动机所用的密封材料如橡胶的耐热、耐油、耐各种化学品腐蚀等性能提出了苛刻的要求。长期以来，汽车工业一直使用耐油性较好的丁腈橡胶，由于其自身的缺陷，只能在120℃以下长期使用；而且，因耐臭氧、耐候和耐辐射性能较差，满足不了汽车等机动车辆对发动机的密封要求。氢化丁腈橡胶(HNBR)是丁腈橡胶的加氢产物。它既具有良好的耐油、耐臭氧、耐磨和耐化学品腐蚀性，又具有良好的压缩永久变形、耐热和耐低温性能，可用于制造苛刻条件下使用的密封制品。本工作研究了硫化剂、助硫化剂和炭黑对HNBR的压缩永久变形、拉伸强度等性能的影响。

丁腈胶最大的用途是生产耐油胶管及阻燃输送带，其消耗量约占总消费量的50%；其次是密封制品，其中约半数为汽车密封制品；在电线电缆、胶粘剂、印刷和箱包制品等方面也有应用。另外，丁腈胶与其他材料共混改性成为目前研究热点。利用动态硫化技术等技术，可以制备丁腈胶/聚氯乙烯、丁腈胶/聚丙烯、丁腈胶/乙丙胶、丁腈胶/聚苯乙烯、丁腈胶/氯磺化聚乙烯、丁腈胶/聚酰胺、丁腈胶/丁基胶等共混产品，其中丁腈胶/聚氯乙烯共混胶用途最广泛，主要应用于电线电缆行业。随着通讯业快速发展，在海底电缆领域对乙丙胶/聚丙烯有较强竞争力。目前国内有近万家电线电缆企业，每年丁腈胶/聚氯乙烯消耗量很大。另外，该共混胶还可以用于油管和燃油管外层胶、汽车防水密封件和模压零件、发泡绝热层、胶圈、防护涂层等方面。

生产工艺特点：

①单体丙烯腈极性较强，致使在聚合过程中胶乳不太稳定，丙烯腈用量越大，胶乳的稳定性就越差。

②介质的碱性或酸性太强或聚合温度过高都会引起氰基的水解，即：生成的酸会破坏乳化剂，这也是导致乳胶不稳定的原因之一。

③上述水解反应的中间产物酰胺基和聚合物链中的氰基在较高温度下，都可能进行交联反应，使产品质量变坏。

④丁二烯与丙烯腈的竞聚率相差颇远（在40℃时分别为0.3和0.02）,因此，共聚物中单体的组成及分布，对转化率的依赖性较大。采用分批加入丙烯腈的办法可以改善氰基分布。

（3）氟橡胶

氟橡胶是特种合成弹性体，其主链或侧链上的碳原子上接有电负性极强的氟原子，由于C-F键能大（485KJ/mol），且氟原子共价半径为0.64A,相当于C-C键长的一半，因此氟原子可以把C-C主链很好地屏蔽起来，保证了C-C链的稳定性，使其具有其它橡胶不可比拟的优异性能，如耐油、耐油、耐化学药品性能，良好的物理机械性能和耐候性、电绝缘性和抗辐射性等，在所有合成橡胶中其综合性能最佳，俗称"橡胶王".主要用于制作耐高温、耐油、耐介质的橡胶制品，如各种密封件、隔膜、胶管、胶布等，也可用作电线外皮，防腐衬里等。在航空、汽车、石油、化工等领域得到了广泛的应用。在军事工业上，氟橡胶主要用于航天、航空及运载火箭、卫星、战斗机、新型坦克的密封件、油管和电气线路护套等方面，是国防尖端工业中无法替代的关键材料。氟橡胶具有耐高温、耐油及耐多种化学药品侵蚀的特性，是现代航空、导弹、火箭、宇宙航行等尖端科学技术不可缺少的材料。近年，随着汽车工业对可靠性、安全性等要求的不断提升，氟橡胶在汽车中的用量也迅速增长。

　　氟橡胶具有高度的化学稳定性，是目前所有弹性体中耐介质性能最好的一种。26型氟橡胶耐石油基油类、双酯类油、硅醚类油、硅酸类油，耐无机酸，耐多数的有机、无机溶剂、药品等，仅不耐低分子的酮、醚、酯，不耐胺、氨、氢氟酸、氯磺酸、磷酸类液压油。23型氟胶的介质性能与26型相似，且更有独特之处，它耐强氧化性的无机酸如发烟硝酸、浓硫酸性能比26型好，在室温下98%的HNO3中浸渍27天它的体积膨胀仅为13%~15%。

　　氟橡胶的耐高温性能和硅橡胶一样，可以说是目前弹性体中最好的。26-41氟胶在250℃下可长期使用，300℃下短期使用；246氟胶耐热比26-41还好。在300℃×100小时空气热老化后的26-41的物性与300℃×100小时热空气老化后246型的性能相当，其扯断伸长率可保持在100%左右，硬度90~95度。246型在350℃热空气老化16小时之后保持良好弹性，在400℃热空气老化110分钟之后保持良好弹性，在400℃热空气老化110分钟之后，含有喷雾炭黑、热裂法炭黑或碳纤维的胶料伸长率上升约1/2~1/3，强度下降1/2左右，仍保持良好的弹性。23-11型氟胶可以在200℃下长期使用，250℃下短期使用。

氟橡胶具有极好的耐天候老化性能，耐臭氧性能。据报导，DuPont开发的VitonA在自然存放十年之后性能仍然令人满意，在臭氧浓度为0.01%的空气中经45天作用没有明显龟裂。23型氟橡胶的耐天候老化、耐臭氧性能也极好。

　　26型氟橡胶具有极好的真空性能。246氟橡胶基本配方的硫化胶真空放气率仅为37×10-6乇升/秒．厘米2。246型氟橡胶已成功应用在10-9乇的真空条件下。

　　机械性能优良　　氟橡胶具有优良的物理机械性能。26型氟橡胶一般配合的强力在10~20MPa之间，扯断伸长率在150~350%之间，抗撕裂强度在3~4KN/m之间。23型氟橡胶强力在15.0~25MPa之间，伸长率在200%~600%，抗撕裂强度在2~7MPa之间。一般地，氟橡胶在高温下的压缩永久变形大，但是如果以相同条件比较，如从150℃下的同等时间的压缩永久变形来看，丁和氯丁橡胶均比26型氟胶要大，26型氟橡胶在200℃×24小时下的压缩变形相当于丁橡胶在150℃×24小时的压缩变形。 电性能较好 ，透气性小，氟橡胶对气体的溶解度比较大，但扩散速度却比较小，所以总体表现出来的透气性也小。据报导，26型氟橡胶在30℃下对于氧、氮、氦、二氧化碳气体的透气性和丁基橡胶、丁橡胶相当，比氯丁胶、天然橡胶要好。 氟橡胶的低温性能不好，这是由于其本身的化学结构所致，如23-11型的Tg＞0℃。实际使用的氟橡胶低温性能通常用脆性温度及压缩耐寒系数来表示。胶料的配方以及产品的形状（如厚度）对脆性温度影响都比较大，如配方中填料量增加则脆性温度敏感地变坏，制品的厚度增加，脆性混同度也敏感地变坏.

2、胶料的组成及配合

橡胶可分为合成橡胶与天然橡胶，两者在常温下具有高弹性的高分子化合物，统称为弹性体。

Ⅰ.橡胶的品种

天然橡胶主要橡胶树的分泌汁加工而得，天然橡胶主要成分为聚异戊二烯，天然橡胶的熔点为28℃，玻璃化温度为－73℃，所以天然橡胶在室温下柔软而具有弹性，由于天然橡胶容易结晶，所以在低温下，天然橡胶为硬韧状物体，需要升温后才能进行加工。

合成橡胶是通过单体聚合成在一定温度范围内具有高度弹性的聚合物，由于定位聚合或配位聚合的出现，可以合成在结构上与天然橡胶相同的高顺1，4－聚异戊二烯。

Ⅱ.橡胶的硫化

单纯的天然橡胶或合成橡胶(称为生橡胶或生胶)，做成的制品性能很差，用途也有限。必须在橡胶中加入各种助剂，再经过加工成型和硫化过程。才能得到性能优良、一定形状和规格的橡胶制品。

硫化过程，简称“硫化”．它使具有高弹性的线型高聚物转变成交联网状结构的高聚物。

硫化中采用的硫黄称为硫化剂。实际上能起“硫化”作用的化合物很多。硫化前的橡胶称为生橡胶或生胶，硫化后称为硫化橡胶或熟橡胶(俗称橡皮)。

Ⅲ.橡胶的加工工艺

橡胶加工的工艺基本上可以分为3个工序：生胶塑炼，胶料的混炼，混炼胶的加工成型。

① 生胶塑炼

生胶(天然的或合成的橡胶)在机械力、化学作用及热的作用下，使大分子长链断裂，分子量下降，从而增加其可塑性的工艺过程，称为塑炼。

工业中常采用机械塑炼法。如采用前后平行排列并且以不同线速度相对旋转的两个辊筒所构成的塑炼机(或称炼胶机)，生胶在辊简间产生的剧烈拉伸力和挤压力作用下塑炼。开放式炼胶机成为开炼机，密闭式称为密炼机，另有一种螺杆塑炼机，其持点是在高温下可连续胶炼。

② 胶料的混炼

将混炼胶加工成最终制品的半成品所需的工艺过程，分两种：

1.压延，将混炼胶在压延机上制成一定形状和规格的半成品，可得到一定厚度的胶片，或用作贴胶片状织物。

2.压型，可用压出机连续挤压制得空心的胶管、或胎面、内胎等半成品，也可将胶料直接装入模型中压制成一定形状的制品。

③ 混炼胶的加工成型

混炼胶经压制所得具有一定形状的半成品，在特定的温度和压力(称为硫化温度与硫化压力)下反应一段时间(称为硫化时间)。胶料中的生胶和配合剂等会发生一系列的化学变化，使原处于塑性状态的橡胶转变成一定形状的弹性橡胶制品。

3、橡胶的加工工艺

 (1)塑炼工艺

   橡胶受外力作用产生变形，当外力消除后橡胶仍能保持其形变的能力叫做可塑性。增加橡胶可塑性工艺过程称为塑炼。橡胶有可塑性才能在混炼时与各种配合剂均匀混合；在压延加工时易于渗入纺织物中；在压出、注压时具有较好的流动性。此外，塑炼还能使橡胶的性质均匀，便于控制生产过程。但是，过渡塑炼会降低硫化胶的强度、弹性、耐磨等性能，因此塑炼操作需严加控制。 橡胶可塑度通常以威廉氏可塑度、门尼粘度和德弗硬度等表示。

  塑炼机理

   橡胶经塑炼以增加其可塑性，其实质乃是使橡胶分子链断裂 ，降低大分子长度。断裂 作用既可发生于大分子主链，又可发生于侧链。由于橡胶在塑炼时，遭受到氧、电、热、机械力和增塑剂等因素的作用，所以塑炼机理与这些因素密切相关，其中起重要作用的则是氧和机械力，而且两者相辅相成。通常可将塑炼区分为低温塑炼和高温塑炼，前者以机械降解作用为主，氧起到稳定游离基的作用；后者以自动氧化降解作用为主，机械作用可强化橡胶与氧的接触。   塑炼时，辊筒对生胶的机械作用力很大，并迫使橡胶分子链断裂，这种断裂大多发生在大分子的中间部分。

 塑炼时，分子链愈长愈容易切断。顺丁胶等之所以难以机械断链，重要原因之一就是因为生胶中缺乏较高的分子量级分。当加入高分子量级分后，低温塑炼时就能获得显著的效果。

  生胶在塑炼前通常需进行烘胶、切胶、选胶和破胶等处理。烘胶是为了使生胶硬度降低以便切胶，同时还能解除结晶。烘胶要求温度不高，但时间长，故需注意不致影响橡胶的物理机械性能；例如天然胶烘胶温度一般为50~60℃，时间则需长达数十小时。生胶自烘房中取出后即切成10~20公斤左右的大块，人工选除其杂质后再用破胶机破胶以便塑炼。

  按塑炼所用的设备类型，塑炼可大致分为三种方法。

A、 开炼机塑炼

      其优点是塑炼胶料质量好，收缩小，但生产效率低，劳动强度大。此法适宜于胶料变化多和耗胶量少的工厂。

      开炼钢机塑炼属于低温塑炼。因此，降低橡胶温度以增大作用力是开炼机塑炼的关键。与温度和机械作用有关的设备特性和工艺条件都是影响塑炼效果的重要因素。

      为了降低胶温，开炼钢机的辊筒需进行有效的冷却，因此辊筒设有带孔眼的水管，直接向辊筒表面喷水冷却以降低辊筒需进行有效的冷却，这样可以满足各种胶料塑炼时对辊温的基本要求。此外，采用冷却胶片的方法也是有效的，例如使塑炼形成的胶片通过一较长的运输带（或导辊）经空气自然冷却后再返回辊上，以及薄通塑炼（缩小辊距，使胶片变薄，以利于冷却）皆可。分段塑炼的目的也是为了降低胶温，其操作是将全塑炼过程分成若干段，来完成，每段塑炼后生胶需充分停放冷却。塑炼一般分为2~3段，每段停放冷却4~8小时。胶温随塑炼时间的延长而增高，若不能及时冷却，则生胶可塑性仅在塑炼初期显著提高，随后则变化很少，这种现象是由于 生胶温度升高而软化，分子易滑动和机械降解效率降低所致。胶温高还会产生假可塑性，一旦停放冷却后，可塑性又降低。两个辊筒的速比愈大则剪切作用愈强；因此，塑炼效果愈好。缩小辊间距也可以增大机械剪切作用，提高塑炼效果。

      B、密炼机塑炼（高温、间断）

      密炼机塑炼的生产能力大，劳动强度较低、电力消耗少；但由于是密闭系统，所以清理较难，故仅适用于胶种变化少的场合。

      密炼机的结构较复杂，生胶在密炼室内一方面在转子与腔壁之间受剪应力和摩擦力作用，另一方面还受到上顶栓的外压。密炼时生热量极大，物料来不及冷却，所以属高温塑炼，温度通常高于120℃，甚至处于160~180℃之间。依据前述之高温塑炼机理，生胶在密炼机中主要是借助于高温下的强烈氧化断链来提高橡胶的可塑性；因此，温度是关键，密炼机的塑炼效果随温度的升高而增大。天然胶用此法塑炼时，温度一般不超过155℃，以110~120℃最好，温度过高也会导致橡胶的物理机械性能下降。

C、螺杆机塑炼（高温、边续）

  螺杆塑炼的特点是在高温下进行连续塑炼。在螺杆塑炼机中生胶一方面受到强烈的搅拌作用，另一方面由于生用受螺杆与机筒内壁的摩擦产生大量的热，加速了氧化裂解。

用螺杆机塑炼时，温度条件很重要，实践表明，机筒温度以95~110℃为宜，机关温度以80~90℃为宜。因为机筒温度高于110℃，生胶的可塑料性也不会再有大的变化。机筒温度超过120℃则排胶温度太高而使胶片发粘，粘辊，不易补充加工。机筒温度低于90℃时，设备负荷增大，塑炼胶会出现夹生的现象。

 (2)混炼工艺

混炼的目的是为了提高橡胶产品使用性能，改进橡胶工艺性能和降低成本，必须在生胶中加入各种配合剂。混炼就是通过机械作用使生胶与各种配合剂均匀混合的过程。

 混炼不良，胶料会出现配合剂分散不均，胶料可塑度过低或过高、焦烧、喷霜等到现象，使后续工序难以正常进行，并导致成品性能下降。控制混炼胶质量对保持半成品和成品性能有着重要意义。通常采用检查项目有：1、目测或显微镜观察；2、测定可塑度；3、测定比重；4、测定硬度；5、温室物理机械性能和进行化学分析等。进行这些检验的目的是为了判断胶料中的配合剂分散是否良好，有无漏加和错加，以及操作是否符合工艺要求等。

混炼理论

      由于生胶粘度很高，为使各种配合剂均匀混入和分散，必须借助炼胶机的强烈机械作用进行混炼。

      各种配合剂，由于其表面性质的不同，它们对橡胶的活性也各不一致。按表面特性，配合剂一般可分为二类：一类具有亲水性，如碳酸盐、陶土、氧化锌、锌钡白等；另一类具有疏水性，如各种炭黑等。前者表面特性与生胶不同，因此不易被橡胶润湿；后者表面特性与生胶相近，易被橡胶润湿。为获得良好混炼效果，对亲水性配合剂的表面须加以化学改性，以提高它们与橡胶作用的活性，使用表面活性剂即可起到此种作用。表面活性剂大多为有机化合物，具有不对称的分子结构。其中常含有—OH、—NH2、—COOH、—NO2、—NO或—SH等极性基团，具有未饱和剩余化合价，有亲水性，能产生很强的水合作用；另外，它们分子结构中还有非极性长链或苯环式烃基，具有疏水性。因而当表面活性剂起着配合剂与橡胶之间的媒介作用，提高了配合剂在橡胶中的混炼效果。

      表活性剂还起到稳定剂的作用，它们能稳定已分散的配合剂粒子在胶料中的分散状态，不致聚集基结团，从而提高了胶料的稳定性。

      判断一种生胶混炼性能的优劣，常以炭黑被混炼到均匀分散所需时间来衡量.

      生胶分子量分布的宽窄对混炼性能有着重要的影响。影响炭黑在橡胶中分散的因素除橡胶本身外，还有炭黑粒子的大小，结构和表面活性等有关,因而炭黑粒子愈细，在橡胶中的分散就愈困难，高结构炭黑的空隙大，在混炼钢初期形成的包容胶浓度低而粘度大，在随后的混炼中产生较大的剪应力，因而更易分散。

     目前，混炼工艺按其使用的设备，一般可分为以下两种：开放式炼机混炼和密炼机混炼。

      开放式炼胶机混炼

      在炼胶机上先将橡胶压软，然后按一定顺序加入各种配合剂，经多次反复捣胶压炼，采用小辊距薄通法，使橡胶与配合剂互相混合以得到均匀的混炼胶。

      加料顺序对混炼操作和胶料的质量都有很大的影响，不同的胶料，根据所用原材料的特殊性点，采用一定的加料顺序。通常加料顺序为：生胶（或塑炼胶）——小料（促进剂、活性剂、防老剂等）——液体软化剂——补强剂、填充剂——硫黄。

      生产中，常把个别配合剂与橡胶混炼以做成母炼胶，如促进剂母炼胶，或把软化剂配成膏状，再用母炼胶按比例配料，然后进行混炼。这样可以提高混炼的均匀性，减少粉剂飞扬，提高生产效率。开放式炼胶机混炼的缺点是粉剂飞扬大、劳动强度大、生产效率低，生产规模也比较小；优点是适合混炼的胶料品种多或制造特殊胶料。

      密炼机混炼

      密炼机混炼一般要和压片机配合使用，先把生胶配合剂按一定顺序投入密炼机的混炼室内，使之相互混合均匀后，排胶于压片机上压成片，并使胶料温度降低（不高于100℃），然后再加入硫化剂和需低温加入的配合剂，通过捣胶装置或人工捣胶反复压炼，以混炼均匀，经密炼机和压片机一次混炼钢就得到均匀的混炼胶的方法叫做一段混炼法。

      有些胶料如氯丁胶料，顺丁胶料经密炼机混炼后，于压片机下片冷却，并停放一定时间，再次回到密炼机上进行混炼，然后再在压片机上加入硫化剂，超促进剂等，并使其均匀分散，得到均匀的混炼胶，这种混炼方法叫做二段混炼。密炼机的加料顺序一般为：生胶——小料（包括促进剂、活性剂、防老剂等）——填料、补强剂——液体增塑剂。

      要得到质量好的混炼胶，应根据胶料性质来决定合适的容量，加料顺序以及混炼的时间、温度、上顶栓的压力等工艺条件。

      有些胶料采用密炼机混炼，可把塑炼和混炼工艺合并进行。经验证明，天然胶采用密炼机进行一段混炼效果较好。此法简化了生产工序，缩短生产周期，提高效率。但如在配方中使用大量难于在橡胶中均匀分散的配合剂时，则不宜采用此法，仍需用塑炼胶进行混炼，以免发生混炼不均现象。密炼机混炼与开放式炼胶机混炼相比，机械化程度高，劳动强度小，混炼时间短，生产效率高，此外，因混炼室为密闭的，减少了粉剂的飞扬。

 （3） 硫化

硫化指橡胶分子同硫化剂之间发生交联反应，也就是在一定的工艺条件下，胶料配方组分中的生胶与硫化配合剂发生化学反应，使橡胶由线型结构大分子交联成为立体网状结构大分子的交联过程。

四、实习内容

（一）硫化车间

1、  主要设备

平板硫化机

主要用于硫化平型胶带（如输送带、传动带，简称平带），它具有热板单位面积压力大，设备操作可靠和维修量少等优点。平板硫化机的主要功能是提供硫化所需的压力和温度。压力由液压系统通过液压缸产生，温度由加热介质（通常为蒸汽）所提供。平带平板硫化机按机架的结构形式主要可分为柱式平带平板硫化机和框式平带平板硫化机两类；按工作层数可有单层和双层之分：按液压系统工作介质则可有油压和水压之分。　在橡胶工业中，柱式平带平板硫化机是使用较早的一种机型，我国过去使用的平带平板硫化机也多为柱式结构，但目前则多采用框式结构。框式平带平板硫化机与柱式平带平板硫化机相比，有以下优点：

　①  在一定的中心距下，允许安装较大直径的液压缸，从而可减少液压缸数量，并且结构简单，维修量少；

②
    上横梁受力合理，所需的断面模量远比住式的小，可以减轻重量；

③
    制造安装简单，管路配置隐蔽，整机外形整齐美观。

④
    在一定的中心距下,允许安装较大直径的液压缸,从而可减少液压缸数量,并且结构简单,维修量少，框式平带平板硫化机单个框板的侧向刚度比立柱差，但是由于框式平带平板硫化机的机架均为由多个框板组合而成，因此整机具有足够的侧向刚度。

2、 硫化原理

生橡胶受热变软，遇冷变硬、发脆，不易成型，容易磨损，易溶于汽油等有机溶剂，分子内具有双键，易起加成反应，容易老化。为改善橡胶制品的性能，生产上要对生橡胶进行一系列加工过程，在一定条件下，使胶料中的生胶与硫化剂发生化学反应，使其由线型结构的大分子交联成为立体网状结构的大分子，使从而使胶料具备高强度、高弹性、高耐磨、抗腐蚀等等优良性能。这个过程称为橡胶硫化。一般将硫化过程分为四个阶段，诱导－预硫－正硫化－过硫。为实现这一反应，必须外加能量使之达到一定的硫化温度，然后让橡胶保温在该硫化温度范围内完成全部硫化反应。

硫化指橡胶分子同硫化剂之间发生交联反应，也就是在一定的工艺条件下，胶料配方组分中的生胶与硫化配合剂发生化学反应，使橡胶由线型结构大分子交联成为立体网状结构大分子(network)的交联过程。胶料由塑性变成了弹性，从而获得了所需的产品形状和满足使用要求的各种性能。

硫化后，橡胶大分子交联成空间网状结构，使大分子运动受到一定限制，在外力作用下，不容易发生较大的位移，因而硫化后橡胶的抗拉强度、定伸强度和弹性提高，而延伸率减少，并失去可溶性，只能有限地溶胀。

硫化过程实质上是一个交联过程，由于最初使用的交联剂都是硫黄，所以取名为硫化，并习惯把经过交联的橡胶称为硫化胶。几乎所有的橡胶制品都要经过交联才具有使用性能，所以大部份的橡胶制成品都是硫化胶。

3、硫化过程

胶料在硫化时，其性能随硫化时间变化而变化的曲线，称为硫化曲线。从硫化时间影响胶料定伸强度的过程来看，可以将整个硫化时间分为四个阶段：硫化起步阶段、欠硫阶段、正硫阶段和过硫阶段。

硫化起步阶段（又称焦烧期或硫化诱导期）

 硫化起步的意思是指硫化时间胶料开始变硬而后不能进行热塑性流动那一点的时间。硫起步阶段即此点以前的硫化时间。在这一阶段内，交联尚未开始，胶料在模型内有良好的流动性。胶料硫化起步的快慢，直接影响胶料的焦烧和操作安全性。这一阶段的长短取决于所用配合剂，特别是促进剂的种类。用有超速促进剂的胶料，其焦烧比较短，此时胶料较易发生焦烧，操作安全性差。在使用迟效性促进剂（如亚磺酰胺）或与少许秋兰姆促进剂并用时，均可取得较长的焦烧期和良好的操作安全性。但是，不同的硫化方法和制品，对焦烧时间的长短亦有不同要求。在硫化模压制品时，总是希望有较长的焦烧期，使胶料有充分时间在模型内进行流动，而不致使制品出现花纹不清晰或缺胶等到缺陷。在非模型硫化中，则应要求硫化起步应尽可能早一些，因为胶料起步快而迅速变硬，有利于防止制品因受热变软而发生变形。不过在大多数情况下仍希望有较长的焦烧时间以保证操作的安全性。

   欠硫阶段（又称预硫阶段）

   硫化起步与正硫化之间的阶段称为欠硫阶段。在此阶段，由于交联度低，橡胶制品应具备的性能大多还不明显。尤其是此阶段初期，胶料的交联度很低，其性能变化甚微，制品没有实用意义。但是到了此阶段的后期，制品轻微欠硫时，尽管制品的抗张强度、弹性、伸长率等尚未达到预想的水平，但其抗撕裂性耐磨性和抗动态裂口性等则优于正硫化胶料。因此，如果着重要求后几种性能时，制品可以轻微欠硫。

   正硫阶段

   大多数情况下，制品在硫化时都必须使之达到适当的交联度，达到适当的我联度的阶段叫做正硫化阶段，即正硫阶段。在此阶段，硫化胶的各项物理机械性能并非在同一时都达到最高值，而是分别达到或接近最佳值，其综合性能最好。此阶段所取的温度和时间称为正硫化温度和正硫化时间。

  正硫化时间须视制品所要求的性能和制品断面的厚薄而定。例如，着重要求抗撕裂性好的制品，应考虑抗撕强度最高或接近最高值的硫化时间定为正硫化时间；要求耐磨性高的制品，则可考虑磨耗量小的硫化时间定为正硫化时间。对于厚制品，在选择正硫时间时，尚需将“后硫化”考虑进去。所谓“后硫化”，即是当制品硫取出以后，由于橡胶导热性差，传热时间长，制品因散热而降温也就较慢，所以它还可以继续进行硫化，特将它称为“后硫化”。“后硫化”导致的抗张强度和硬度进一步增加，弹性和其它机械性能降低，制品的使用寿命因之受到损害。所以，制品越厚就越应将“后硫化”考虑进去。在一般情况下，可以根据抗张强度最高值略前的时间或以强伸积（抗张强度与伸长率的乘积）最高值的硫化时间定为正硫化时间。

  过硫阶段

   正硫阶段之后，继续硫化便进入过硫阶段。这一阶段的前期属于硫化平坦期的一部分。在平坦期中，硫化胶的各项物理机械性能基本上保持稳定。当过平坦期之后，天然橡胶和丁基橡胶由于断链多于交联出现硫化返原现象而变软；合成橡胶则因交联继续占优势和环化结构的增多而变硬，且伸长率也随之降低，橡胶性能受到损害。

硫化平坦期的长短，不仅表明胶料热稳定性的高低，而且对硫化工艺的安全操作以及厚制品的硫化质量的好坏均有直接影响。

对于硫黄硫化而言，硫化平坦期的长短，在很大程度上取决于所用促进剂的种类和用量。用有超速促进剂（如TMTD）的胶料，在硫化开始以后，由于它迅速失去活性，交联键的断裂得不到补充，引起硫化平坦期缩短。如果交联键的热稳定性差，则易产生硫化返原现象。当交联键的键能较高时，即使使用超速促进剂也能获得较长的硫化平坦期，使用低硫高促体系，便能达到这一目的。增高硫化温度，裂解比交联的速度增加得更快，硫化返原倾向越强，硫化平坦期也越短。所以采用高温硫化时，必须选取能使硫化平坦期较长的促进剂。使用超速促进剂时，要求硫化温度低，否则硫化平坦期将缩短到甚至不能防护可能发生的过硫。

4、   注意事项

（1）操作压力不可超过额定的压力。

（2）模具最小尺寸应大于φ150mm。

（3）停止使用时应切断总电源。

（4）运行时立柱螺母须保持拧紧状态，并定期检查是否有松动。

（5）空车试机时，必须在平板内放入60mm厚的垫板。

（二）修边车间

1、  概况

未硫化胶料在高温、压力下为粘稠流体，而到了模压硫化阶段，胶料迅速充满模腔，其多余的部分(为了防止缺胶，填充在模腔中的胶料，肯定保持一定的过量)溢出硫化，便形成了溢胶(也称废边、飞边)。溢边一旦形成，为使外观整齐、美观，必须除去，这一工序习称修边。对修边的要求是尺寸精确、外观整齐。在实际生产中。产品的修边往往费时、耗工，对于要求严的产品，在修边时稍有不慎即可能出废次，必须谨慎对待。一般来说，产品的尺寸规格越小、构形越复杂，修边的难度越高，废品也越多。

2、  产品

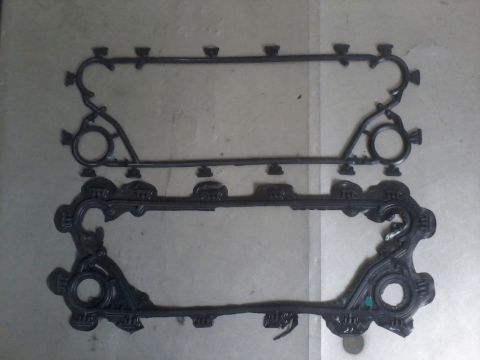

（三）出型车间

1、 主要设备

（1）.开炼机

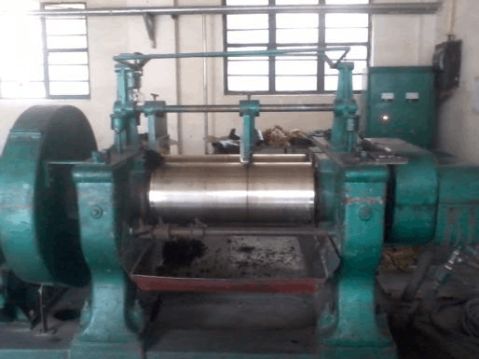

开炼机全称开放式炼胶机，是橡胶工业中的基本设备之一，也是三大炼胶设备之一，它是橡胶工业中使用最早，结构比较简单的最基本的橡胶机械。早在1820年就出现了人力带动的单辊槽式炼胶机。双辊筒炼胶机于1826年应用在橡胶加工生产中，至今已有180多年的历史。我国设计制造大型开炼机始于1955年。近五十年来开炼机的设计和制造水平有了很大提高。近几年来国产新型结构开炼机不断地涌现。有力的促进了开炼机的发展。到目前为止，国产开炼机已成为系列，并完成了部分规格的定型设计工作，并已出口国外。

随着橡胶工业的不断发展，开炼机在逐步地完善和不断地更新。在自动化流水混炼作业线中，由于挤出压片机、密炼机和连续混炼机等设备的应用和发展，开炼机的使用范围已显著缩小，但在中、小型工厂中，特别在再生胶和小批量特殊胶种以及胶料的生产中，应用仍较为普遍。国外人士认为，密炼机并没有代替开炼机，密炼机只是制造出接近完成的胶料，而以后的加工，最好还是用开炼机去完成。国外开炼机系列近年来都无多大变化，结构上已趋于定型，只不过是在零部件方面不断创新。其发展的动向是提高机械化自动化水平，改善劳动条件，提高生产效率，减小机台占地面积，完善附属装置和延长使用寿命等方面。

开炼机型号XK-400：X代表橡胶类，K代表开放式，400代表辊筒直径400mm.

（2）.密炼机

密闭式炼胶机简称密炼机，主要用于橡胶的塑炼和混炼。密炼机

是在开炼机的基础上发展起来的一种高强度间隙性的混炼设备。自1916年出现真正意义上的Banbury（本伯里）型密炼机后，密炼机的威力逐渐被人们所认识，它在橡胶混炼过程中显示出来比开炼机优异的一系列特征，如：混炼容量大、时间短、生产效率高；较好的克服粉尘飞扬，减少配合剂的损失，改善产品质量与工作环境；操作安全便利，减轻劳动强度；有益于实现机械与自动化操作等。

（3）橡胶挤出机

橡胶挤出机，是橡胶工业的一种基本设备，是影响产品质量的关键设备之一，在轮胎和橡胶制品的生产过程中起着非常重要的作用。国外橡胶挤出机的发展经历了柱塞式挤出机、螺杆型热喂料挤出机、普通冷喂料挤出机、主副螺纹冷喂料挤出机、冷喂料排气挤出机、销钉冷喂料挤出机、复合挤出机等阶段

2、 工作原理

A、开炼机

在开炼机中，胶料在与辊筒摩擦力的作用下，被拉入两辊筒之间的间隙，胶料受到强烈的挤压和剪切，经过多次捏炼，以及捏炼过程中伴随的化学作用，将橡胶内部的大分子链打断，使胶料内部的各种成分掺和均匀，从而达到加工胶料的目的。

两辊筒的速率比一般为：1∶1.15∽1.27

开炼机的特点是：劳动强度大、生产效率低、操作条件差，但是它比较机动灵活、投资小、适用于变化较多的场合。

开炼机主要用于：

1、生胶的塑炼、破碎、洗涤、压片；

2、胶料的混炼、压片以及胶料中的杂质清除；

3、混炼胶的热炼、供胶；

4、再生胶的粉碎混炼压片；

此外，它还广泛应用于塑料加工和油漆颜料工业生产中。

B、密炼机

密炼机是一种设有一对特定形状并相对回转的转子、在可调温度和压力的密闭状态下间隙性地对聚合物材料进行塑炼和混炼的机械，主要由密炼室、转子、转子密封装置、加料压料装置、卸料装置、传动装置及机座等部分组成。

　密炼机的出现是橡胶机械的一项重要成果，至今仍然是塑炼和混炼种的典型的重要设备，扔在不断的发展和完善。

3、注意事项

1、开机前检查密炼室内有无异物；检查油杯内机油量，压砣是否上下自如，冷却水是否畅通。

2、开机后，检查机器运转是否正常，有无异常声音。

3、开机后，等电机运转正常后方能投料，否则会造成憋车或电机及电箱内电器件损坏。

4、生较块单块重量不准超过7Kg；严禁将冻胶块投入混炼室内。

5、投胶块时不准一次性连续投放，要等前一块搅碎后再投第二块。

6、投料时，防止误将金属物投入密炼室损坏机件。

7、在机器运转过程中，如有生胶挤在砣外，不得用手推拉，升砣后用木棒顶进，以免发生危险。

8、及时放出油雾杯内积水，防止顶栓升降出故障。

9、密炼室温度低时，延长生胶搅拌时间再加压，防止超载皮带打滑。

10、两个捏练机公用一个压缩机时，如停一个捏炼机，必须将此机气阀门关闭。

11、混炼结束后，混炼室回位，关闭料门，关闭主电源和辅助设施电源（如空压机、吸尘器），关闭水汽阀门。

12、清扫粉迹时，手不要伸进密炼室。

13、严禁头部伸进密炼室看胶。

14、机器运转中，密炼机卸料斗前严禁站人。

15、密炼室回翻时，严禁伸手去拿密炼室内未倒净的胶料。

16、检查修理电气设施和其他运转部位时必须停机，切断电源。

（四）实验室

橡胶制品常用试验方法：

　　1.胶料硫化特性

　　GB/T9869—1997橡胶胶料硫化特性的测定(圆盘振荡硫化仪法)

　　GB/T16584—1996橡胶用无转子硫化仪测定硫化特性

　ISO3417:1991橡胶—硫化特性的测定——用摆振式圆盘硫化计

　　ASTMD20##-2001用振动圆盘硫化计测定橡胶硫化特性的试验方法

　　ASTMD5289-1995(2001) 橡胶性能—使用无转子流变仪测量硫化作用的试验方法

　　DIN53529-4:1991橡胶—硫化特性的测定——用带转子的硫化计测定交联特性

　　2.橡胶拉伸性能

　　GB/T528—1998硫化橡胶或热塑性橡胶拉伸应力应变性能的测定

　　ISO37:2005硫化或热塑性橡胶——拉伸应力应变特性的测定

　　ASTMD412-1998(2002) 硫化橡胶、热塑性弹性材料拉伸强度试验方法

　　JISK6251:1993硫化橡胶的拉伸试验方法

　　DIN53504-1994硫化橡胶的拉伸试验方法

3.橡胶撕裂性能

　　GB/T529—1999硫化橡胶或热塑性橡胶撕裂强度的测定(裤形、直角形和新月形试样)

　　ISO34-1:2004硫化或热塑性橡胶—撕裂强度的测定-第一部分：裤形、直角形和新月形试片

　　ASTMD624-2000通用硫化橡胶及热塑性弹性体抗撕裂强度的试验方法

　　JISK6252:2001硫化橡胶及热塑性橡胶撕裂强度的计算方法

　　4.橡胶硬度

　　GB/T531—1999橡胶袖珍硬度计压入硬度试验方法GB/T6031—1998硫化橡胶或热塑性橡胶硬度的测定(10—100IRHD)

　　ISO7619-1:2004硫化或热塑性橡胶——压痕硬度的测定——第一部分：硬度计法(邵式硬度)

　　ISO7619-2:2004硫化或热塑性橡胶——压痕硬度的测定——第二部分：IRHD袖珍计法

　　ASTMD2240-2004用硬度计测定橡胶硬度的试验方法

　　ASTMD1415-1988(2004) 橡胶特性—国际硬度的试验方法

　　JISK6253:1997硫化橡胶及热塑性橡胶的硬度试验方法

　　5.橡胶的回弹性

　　GB/T1681—1991硫化橡胶回弹性的测定

　　ISO4662:1986硫化橡胶回弹性的测定

　ASTMD1054-2002用回跳摆锤法测定橡胶弹性的实验方法

五、实习感想

为期四周的实习已经结束了，在公司近一个月的实习过程中，我对橡胶加工流程有了一个比较系统而清晰地了解。第一次将专业理论知识结合生产实际，进行了有益的互补学习。在这一过程中，我学到了很多课本上学不到的东西，同时更进一步的了解到了橡胶加工方面的具体工艺。本次实习是对我们理论知识的印证，同时也为我们以后走上工作岗位做了铺垫。

其次，这是我们第一次进入大型的工厂进行生产实习，在这里，我感受到了企业工作的氛围，为日后走上工作岗位做好了充分的心里准备。通过这次实习，我认识到了作为一名普通工人责任的重大，一个工厂工人的工作态度及责任心直接关系到工厂所生产的产品质量的好坏。因此工作不再是一个人的事，而是整个团队或整条生产线上所有工人的事。一个企业运营的好坏，不是一个人就可以实现的，需要全体员工为之付出努力，相信如果我们具备了团队精神，一定会为企业创造出佳绩。

实习的过程中，我发现了这么一个问题，就是公司的有些设备比较落后，好多工序都是手工的，这无疑增加了劳动量，减缓了工作效率。例如：公司的修边工序，都采用原始的手工修边，效率低、质量难保证，特别对构型复杂、精度要求高的产品难以做到彻底、于净的修整多余的飞边，而且很容易损及产品本体与溢边的连接部。往往留下齿痕、缺口，从而出现漏油、漏气等影响密封的后遗问题。另外。手工修边对操作熟练程度的依赖也很突出。我觉得在科技如此发达的今天，我们完全可以实现自动化，勇于创新，敢于发现新事物，对企业的运营很有利。如果公司的设备及工艺可以再提升一个台阶，效益岂不是会更好，现在是竞争社会，只有勇于创新，企业才能立于不败之地。

在整个实习过程中，我们在公司得到不少同事的指点和帮助，他们给予我们以后工作的许多宝贵意见和建议，为我将来的学习和工作提供了有益的帮助，在此也非常感谢你们。由于时间限制，我们学到的东西很有限，只是对各公司的大体工艺流程有了一定的了解，至于更详细的掌握操作技能及专业性的东西，就得我们在以后的工作中慢慢摸索。理论知识是实践的基础，但实践应用与理论还是有很大差距的，所以说必要的实践基础还是相当重要的，只用理论与实际相结合，我们才可以达到学以致用的目的。



祝大家学习愉快    FortunateBell



 20##年8月9日
