实验报告 ——直流稳压电源 班级：计应学号：姓名：陈萍 103 1008143342

一、课程内容的概述

各种电子电路和电子设备都需要稳定的直流电源，但电网提供的是50HZ的正弦交流电，这就需要将电网的交流电转换稳定的直流电，直流稳压电路就是实现这种转换的电子电路。 当今社会人们极大的享受着电子设备带来的便利，但是任何电子设备都有一个共同的电路--电源电路。大到超级计算机、小到袖珍计算器，所有的电子设备都必须在电源电路的支持下才能正常工作。当然这些电源电路的样式、复杂程度千差万别。超级计算机的电源电路本身就是一套复杂的电源系统。通过这套电源系统，超级计算机各部分都能够得到持续稳定、符合各种复杂规范的电源供应。袖珍计算器则是简单多的电池电源电路。不过你可不要小看了这个电池电源电路，比较新型的电路完全具备电池能量提醒、掉电保护等高级功能。可以说电源电路是一切电子设备的基础，没有电源电路就不会有如此种类繁多的电子设备。 由于电子技术的特性，电子设备对电源电路的要求就是能够提供持续稳定、满足负载要求的电能，而且通常情况下都要求提供稳定的直流电能。提供这种稳定的直流电能的电源就是直流稳压电源。直流稳压电源在电源技术中占有十分重要的地位。

直流稳压电源的技术指标可以分为两大类：一类是特性指标，反映直流稳压电源的固有特性，如输入电压、输出电压、输出电流、输出电压调节范围；另一类是质量指标，反映直流稳压电源的优劣，包括稳定度、等效内阻（输出电阻）、纹波电压及温度系数等。

二、电路的设计框图及概述

1、直流稳压电源设计思路

①电网供电电压交流220V（有效值）50Hz，要获得低压直流输出，首先必须采用电源变压器将电网电压降低获得所需要交流电压。

②降压后的交流电压，通过整流电路变成单向直流电，但其幅度变化大（即脉动大）。 ③脉动大的直流电压须经过滤波、稳压电路变成平滑，脉动小的直流电，即将交流成分滤掉，保留其直流成分。

④滤波后的直流电压，再通过稳压电路稳压，便可得到基本不受外界影响的稳定直流电压输出，供给负载RL。

2、直流稳压电源原理

直流稳压电源是一种将220V工频交流电转换成稳压输出的直流电压的装置，它需要变压、整流、滤波、稳压四个环节才能完成，见图3.1。

工频交流脉动直流 直流负载

图3.1 直流稳压电源方框图

其中：

①电源变压器：是降压变压器，它将电网220V交流电压变换成符合需要的交流电压，并送给整流电路，变压器的变化由变压器的副边电压确定。

②整流电路：利用单向导电元件，把50Hz的正弦交流电变换成脉动的直流电。 ③常用的整流电路有：

1、半波整流电路

半波整流就是利用二极管的单向导电性能，使经变压器出来的电压V只有半个周期可以到达负载，造成负载电压V是单方向的脉动直流电压。 2、全波整流整流电路

利用副边有中心抽头的变压器和两个二极管构成如下图所示的全波整流电路。从图中可见，正负半周都有电流流过负载，提高了整流效率。 全波整流的特点：

输出电压V高；脉动小；正负半周都有电流供给负载，因而变压器得到充分利用，效率较高。

④稳压电路：稳压电路的功能是使输出的直流电压稳定，不随交流电网电压和负载的变化而变化。

三、电路原理图及各单元电路详细分析

1、 电源变压器

电源变压器是将交流电网220V的电压变成所需要的电压值，并送给整流电路，变压器的变比由变压器的副边电压确定。

2、整流电路 整流电路常采用二极管单相全波整流电路，电路如图3.4所示。在U2的正半周内，二

极管D1、D2导通，D3、D4截止；U2的负半周内，D3、D4导通，D1、D2截止。正负半周内部都有电流流过的负载电阻RL，且方向是一致的。电路的输出波形如图3.5所示

图2.3电路

t

t

形图

在桥式整流电路中，每个二极管都只在半个周期内导电，所以流过每个二极管的平均电流等于输出电流的平均值的一半。电路中的每只二极管承受的最大反向电压约为反向击穿电压的一半或三分之二（U2是变压器副边电压有效值）。 3、滤波电路

滤波电路选用一个2200μF的大容量电解电容C1和一个0.1μF的小电容量涤纶CL11型电容C2并联滤波，如图3.6所示。理论上，在同一频率下容量大的电容其容抗小，这样一大一小电容相并联后其容量小的电容C2

不起作用。但是，由于大容量的电容器存在感抗

特性，等效为一个电容与一个电感串联。在高频情况下的阻抗反而大于低频时的阻抗，小电容的容量小，在制造时可以克服电感性，几乎不存在电感。在大电容C1上并联一个小电容C2可以补偿其在高频下的不足。当电路的工作频率比较低时，小电容不工作（容抗大相当于开路）。大电容的容量越大滤波效果越好。当电路的工作频率比较高时（输入信号的高频干扰成分），大电容由于感抗大而处于开路状态。这时高频干扰成分通过小电容流到底线，滤除各种高频干扰成分。电路的输出波形如3.7图所示

4稳压电路

1、稳压电路选用三端集成直流稳压器，其电路连接方式一般如图3.8所示。

图3.8 三端集成直流稳压器

性能上，常用的集成稳压器由三端固定式、三端可调式和开关式。以三端固定式为例，其正输出为7800（后两位代表输出的额定稳压值，00是统称）系列，负输出为7900系列，常见的有05、06、08、09、12、15、18、24八种。一般要求最小的输入、输出电压差（U1—U0）为2V~3V；输出稳压的容差约为5%；最大输出电流10max有0.1A（LM7812），0.3A（如

78M12）和1.5A（如7812）等多种，部分器件的最大输出电流可达2.2A；其最大电压UImax一般是7818档以下为35V，7824档为40V；电压调整率SU一般为0.01%/V；输出电阻R０小于0.1Ω；纹波抑制比SR一般为50dB；温度系数ST一般为每度ImV~2.4mV。图2.7中，引脚

1为电压变换的输入端，引脚2为电压变换后的输出端，引脚3为接地端。电容Ci作用是改善纹波和抑制输入的过电压，一般取值为0.1μF。C0作用是改善负载的顺态影响，一般可

选取0.1μF的电容，当采用大电容量的电解电容时效果更好。稳压电源的输入输出端要跨接一个二极管，以防止集成稳压器输出调整管损坏。

2、稳压电路的设计

本设计是把几个供电模块集成到一个供电电源上，能够同时提供固定输出+5V（最大输出电流0.3A）和固定输出?12V（最大输出电流0.1A）的直流电数出。

（1） 输出+5V：核心器件选用LM7805三端集成稳压器，其输出电压为+5V，额定电流0.1A。

当变压器变压后输出6.3V交流电，经整流桥，整流后输出约6V电压，滤波后有LM7805三端集成稳压电源处理，输出+5V电压，电流最大输出为0.3A。

（2） 输出?12V：核心器件选用稳压器LM7812和LM7912，组合应用这两个稳压器件与一

个硅整流桥相接，按图2.8号电路就能输出?12V的电压。组合用LM7812和LM7912时，公共输出接地端用的是变压器输出端口的?12V并分别接入LM7812的接地引脚（GND）和LM7912的电压输入引脚（Vin）；硅整流桥的正、负输出端口则分别接入LM7812的电压输入端（Vin）和LM7912的接地端；滤波电容用了两个100μF首尾相接，连接处接公共输出接地端。

图3.9 稳压电路

5、元器件选择和电路参数计算说明

变压器的选择

（1）确定副边电压U2：

根据性能指标要求：U0max=3V U0max=12V

又?Ui—U0max?（Ui—U0）min Ui—U0in?（Ui—U0）max

其中：（Ui—U0）min=3V，（Ui—U0）max=40V

∴16V?Ui?43 V

此范围中可任选：Ui=14V=U01

根据U01=（1.1~1.2）U2

可得变压的副边电压：

（2）确定变压器副边电流I2

∵I01=I0

又副边电流I2=（1.5~2）I01 取I2=I0max=200mA

则I2

=1.5*0.2A=0.3A

（3）选择变压器的功率

变压器的输出功率：P0>I2*U2=4.8W

2、选择整流电路中的二极管

∵变压器的副边电压U2=16V

∴桥式整流电路中的二极管承受的最高反向电压为：16

桥式整流电路中二极管承受的最高平均电流为：0.3

查手册选整流二极管IN4001，其参数为：

反向击穿电压UBR=50V>16V,最大整流电流IF=IA>0.3A

3、滤波电路中滤波电容的选择

滤波电容的大小可用式C=△Ui/(△t*I) 求得。

（1）求△Ui：

根据稳压电路的稳压系数的定义：

设计要求△U0?5mV，Sr?0.005，U0= -12V ~ +12V，Ui=16V

代入上式，则可求得△Ui=△U0/（U0*Sr）；

（2）滤波电容C，△t=0.01S

设定I0=I0max=1.2A

则可求得C。

注意：因为大容量电解电容由一定的绕制电感分布电感，易引起自激振荡，形成高频干扰，所以稳压器的输入、输出端常并入瓷介质小容量电容用来抵消电感效应，抑制高频干扰。

四、PCB板设计

原理图设计是整个Protel99se工程的开始,是PCB文档设计乃至最后制版的基础。一般设计程序是:首先根据实际电路的复杂程度确定图纸的大小,即建立工作平面；然后从元器件库中取出所需元件放到工作面上,并给它们编号、对其封装进行定义和设定；最后利用Protel99se提供的工具指令进行布线,将工作平面上的元器件用具有电气意义的导线、符号连接起来,对整个电路进行信号完整性分析,确保整个电路无误。

1、电路板的规划

电路板规划的主要目的是确定其工作层结构,包括信号层、内部电源/接地层、机械层等。通过执行菜单命令Design\Board Layers，在打开的对话框中可以控制各层的显示与否，以及层的颜色等属性设置。如果不是利用PCB向导来创建一个电路板文件的话,就要自己定义PCB的形状和尺寸。绘制时需单击工作窗口底部的层标签，再由Place\Keepout 命令来单独定义。该操作步骤实际上就是在Keep Out Layer(禁止布线层)上用走线绘制出一个封闭的多边形，而所绘多边形的大小一般都可以看作是实际印制电路板的大小。

2、 元器件的选择

电容2个，电阻2个，二极管4个，稳压管1个，变压器1个

3、 PCB电路板生成的流程

1、生成网络表

在原理图里面加好封装，保存，ERC检查，生成元件清单检查。生成网络表。

2、建立PCB

选择好公制，捕获和可见删格大小，设计好外框(向导或自己画)，然后放好固定孔的

位置，大小(3.0mm的螺丝可以用3.5mm的内孔焊盘，2.5的可以用3的内孔)，边缘的先改好焊盘，孔大小，位置固定。

3、布局

调用网络表，调入元件，修改部分焊盘大小，设置好布线规则，可以改变标号的大小，粗细，隐藏标称值。然后先把需要特殊位置的元件放好并琐定。然后根据功能模块布局，(可以用SCH里面选择过度到PCB里面选择的方式)，一般不用X，Y进行元件的翻转，而是用空格旋转。对于一个功能模块先放中心元件，或大元件，然后放旁边的小元件，(比如集成块先放，然后放直接和集成块两管脚直接相连的元件，再放和集成块一个管脚相连的元件，而且类似的元件尽量放在一起，比较美观也要考虑后面连线的方便性)。当然一些特殊关系的元件先放，比如一些滤波电容和晶振等需要靠近某些元件的先放好。还有会干扰的元件先整体考虑要离远点。高低压模块要间隔6.4mm以上。要注意留出散热片，接插件，固定架的位置。一些不能布线的地方可以用FILL。还要考虑散热，热敏元件。电阻，二极管的放置方式：分为平放与竖放两种：

(1)平放：当电路元件数量不多，而且电路板尺寸较大的情况下，一般是采用平放较好;对于1/4W以下的电阻平放时，两个焊盘间的距离一般取4/10英寸，1/2W的电阻平放时,两焊盘的间距一般取5/10英寸；二极管平放时，1N400X系列整流管，一般取3/10英寸；1N540X系列整流管,一般取4～5/10英寸。

(2)竖放：当电路元件数较多，而且电路板尺寸不大的情况下，一般是采用竖放，竖放时两个焊盘的间距一般取1～2/10英寸。

4、布线：

先设置好规则里面的内容，VCC，GND 大功率等大电流的线可以设置的宽点(0.5mm-1.5mm)，一般1mm可以通过1A的电流。对于大电压的线间距可以设置大点，

一 般1mm为1000V。设置好了，先布VCC，GND 等一些比较重要的线。注意各个模块的区分。对单面板最好可以加一些条线。加过孔，不一定横平竖直，集成块的焊盘间一般不走线，大电流的宽线可以在solder层画上线，以便后面上锡；走线用45度角。

5、手工修改线：

修改一些线的宽度，转角，补泪地或包焊盘(单面板必须做)，铺铜，处理地线。

五、电路改进措施

可以通过以下的方法去改进此电路； ①减小接触点的微小电阻；

②根据电流表的内阻对测量结果可以进行修正； ③测得纹波时示波器采用手动同步； ④采用更高精确度的仪器去检测； ⑤根据设计可添加可调电压：Uo=+3V～+9V所要求的性能指标，选择集成三端稳压器。



第二篇：直流稳压电源实验报告11

直流稳压电源实验报告

姓名 学号 班级 成绩

一、实验目的

1．研究单相桥式整流、电容滤波电路的特性。

2．掌握串联型晶体管稳压电源主要技术的测试方法。

3．学习使用PROTEUS电子设计软件进行电路设计和仿真。

二、实验要求

1．设计分立元件构成的直流稳压电源。

2．设计电路，计算电路参数，并进行仿真。

3．根据实验指导书的实验方法、步骤填写相应数据表格。

4．根据实验结果进行实验分析和总结。

三、实验原理

电子设备一般都需要直流电源供电。这些直流电除了少数直接利用干电池和直流发动机外，大多数是采用交流电（市电）转变为直流电的直流稳压电源。

直流稳压电源由电源变压器、整流、滤波和稳压电路四部分组成，其原理框图如图1所示。电网供给的交流电压U1（220V，50Hz）经电源变压器降压后，得到符合电路需要的交流电压U2，然后由整流电路变换成方向不变、大小随时间变化的脉动电压Ui，再用滤波器滤去其交流分量，就可得到比较平直的电流电压UI，但是这样的直流输出电压，还会随交流电网电压的波动或负载的变化而变动。在对直流供电要求较高的场合，还需要使用稳压电路，以保证输出直流电压更加稳定。

U1 U3

Uo

图1 直流稳压电源框图

四、实验设备和器件

1.可调工频电源 2.双踪示波器

3.交流毫伏表 4.直流电压表

5.直流毫伏表 6.滑线变阻器200欧/1A

7.晶体三极管3DG6?2 (9011?2)，3DG12?2(9013?2)，晶体二极管IN4007?4 稳压二极管2CW53，电阻器、电容若干

8.计算机

五、电路设计

1．选择的元器件

2．实验电路

9.EDA软件

六、实验结果 1．整流滤波电路测试

结论： 2．串联型稳压电源性能测试 (1)测量各级静态工作点

说明：U2为整流输出电压，U0为最终的直流输出电压，I0为负载电流。 (2)测量稳压系数

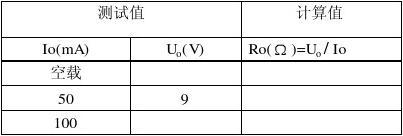

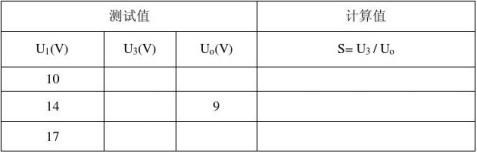

(3)测量输出电阻Ro

七、实验总结

1．对自己设计的稳压电源评价（自我评价）

2．存在的问题和改进的措施
