计算机辅助设计课程设计

      课程名称：关于受损轴的ANSYS分析

指导老师：蒋红旗 李顺才

班    级：07机41

姓    名：陈 伟

学    号：07293080

关于受损轴的ANSYS分析

摘要：轴类元件是转动运动中最常用的机构形式。本文针对运用ANSYS进行集中应力的分析对受损轴进行分析，讨论了单元类型，以及模型材料的选择。在集中应力的的作用下，利用强大有限元分析软件ANSYS对受损轴进行分析，得出受损轴那个地方应力最大，从而使轴能够用到最合适的范围中，保证了此轴使用的安全范围和安全寿命。

关键词：ANSYS  轴  集中应力分析

Abstract: Shaft rotational movement component is the most common form of organization. This paper focused on the use of ANSYS for stress analysis of the damaged shaft analysis, discussion of the element type, and model the choice of materials. The role of stress in the concentrated, using a powerful finite element analysis software ANSYS, damaged shaft are analyzed with damage that Defang the maximum stress axis, so that axis can use the most suitable range to ensure the use of this axis safe and secure life.

Keywords:  ANSYS stress analysis axis focus

正文：

前言

轴类元件在生活中使用甚为广泛，主要用于机床的转动，汽车等交通工具的行动，日常生活中需要转动的物件等。在对于轴类元件使用和受损时进行受力分析，往往希望通过采用诸如ANSYS等大型通用有限元分析软件进行计算。对于轴类元件所收的拉力，转矩，力矩这些作用于轴上的力，ANSYS后期强大的优化设计功能很好的解决了这个问题。在运用ANSYS进行优化设计时应合理选用迭代次数，在以尽量少的情况下，得出最优解。

一、单元类型的选取

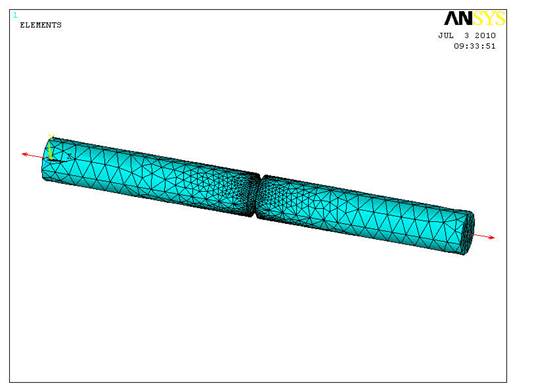

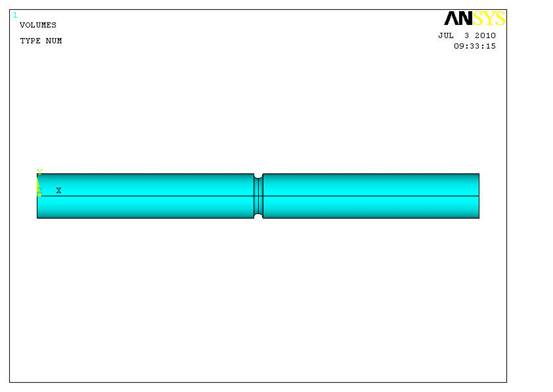

我所进行分析的轴类元件是一根轴中间有受损的地方，两端受集中拉应力，分析中间受损的地方的受力，如图

分析次单元的受力情况我选用solid92单元具有二次的位移函数，适用于不规则网格划分的模型（如通过其他不同的CAD/CAM程序生成的网格模型）。该单元为10节点单元，每个节点有三个自由度：X、Y、Z方向的转角。SOLID92单元具有塑性、蠕变、辐射膨胀、应力强化、大变形、大应变的特性,除了节点坐标外，SOLID92单元还需要输入正交异性的材料特性。材料的正交异性方向与单元坐标方向一致。

二、材料模型的选取

轴类元件材料模型的选取对整个精确程度有着重大的影响，正确的选择材料模型，对整个虚拟工程的可信程度起到重大的影响，我选择低碳钢Q235作为轴的结构材料，为了减少计算量，避免由于材料非线性问题引起的非线性问题，在此假设Q235为线弹性材料，并且定义其弹性模量为2.1e11，泊松比为0.3。

三、应力的选取

在应力选取方面，我选择集中应力的模式，其中忽略了一些次要的力。

四、ANSYS优化设计介绍

ANSYS优化设计大致可分为以下四个步骤：

第一步：生成分析文件

分析文件的生成是在ANSYS优化设计过程的关键部分。ANSYS程序运用分析文件构造循环文件，进行循环分析。在分析文件中模型的建立必须参数化的，结果也必须用参数来提取。生成分析文件主要有以下几个步骤：

（1）、参数化模型建立。用设计变量作为参数建立模型的工作是在SOLID92中完成的。我取题中所给d=2，可以建立模型如图

第二步：划分网格。在本题中我选择网格划分下的体划分中FREE来进行整体划分

第三步、加载及其求解。本题主要考虑的是此轴两端受拉力的情况下，中间受损部分的受力情况，我选取拉力P=2000N。因为在两端受拉力，我选用集中应力作用于轴的两端，加载完后进行求解。如图：

第四步、对求解的结果进行分析优化。

根据题中所给可以求出=637，根据图中优化分析所给结果可以求出Kt=2.8。根据分析结果可以知道，此轴的中间受损地方的集中应力变形最大，但在一定请况下使用还是可以的，但是使用时应注意轴的使用范围和使用安全系数。

五、结论

利用ANSYS的有限元分析理论可以轻松的解决一些力学问题，显示应力图。在运用ANSYS分析功能的基础上，为设计师提供了主动设计的依据，在降低成本方面获得了巨大的经济相依，节省材料，实现可持续发展。

在实际分析时，由于各种因素的影响，轴的分析不可能完全符合理想的结果，但是按照分析的结果去选择轴的利使用寿命和使用范围，必然可以得到最理想的结果。

通过这个例子的应力分析可知，利用ANSYS的应力分析功能是是可行而且有效的，其方法简单，是有限元和优化分析的有机结合，为轴类元件的选用提供了安全而又简单的新方法。

参考文献：

ANSYS机械工程应用精华30例 高耀东主编 电子工业出版社

ANSYS工程分析实例教程 陈精主编 中国铁道出版社

ANSYS工程应用教程机械 刘国庆、杨庆东主编 中国铁道出版社



第二篇：有限元分析和ansys实例报告

有限元分析和

ANSYS实例报告

一、三维托架实体受力分析

二、地震位移谱分析

三．铸造热分析

四、MCM 多芯片组件加散热器(热沉)的冷却分析

三维托架实体受力分析

题目：1、三维托架实体受力分析：托架顶面承受50psi的均匀分布载荷。托架通过有孔的表面固定在墙上，托架是钢制的，弹性模量E=29×106psi，泊松比v=0.3.试通过ANSYS输出其变形图及其托架的von Mises应力分布。

分析:先进行建模，此建模的难点在对V3的构建。建模后，就对模型进行网格的划分，实行Main Menu＞Preprocessor＞Meshing＞MeshTool,先对网格尺寸进行编辑，选0.1，然后点Meshing，Pick all进行网格划分，所得结果如图1-1。划分网格后，就可以对模型施加约束，接着就可以对实体进行加载求解了，载荷是施加在三维托架的最顶上的表面的，加载后求解运算，托架的变形图如图1-2。

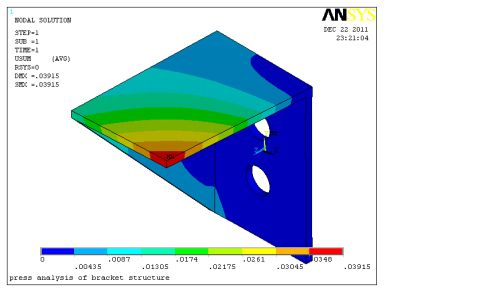

图1-2输出的是原型托架和施加载荷后托架变形图的对比，由于载荷的作用，托架上面板明显变形了，变形最严重的就是红色部分，这是因为没有任何物体与其承受载荷，故其较容易变形甚至折断。

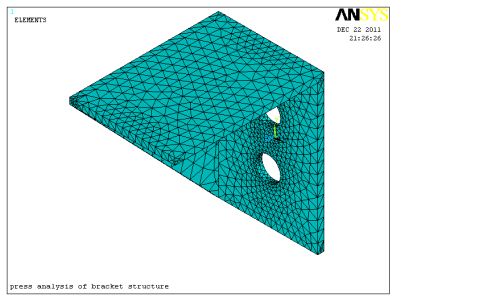

图1-1托架网格图

如图1-3所示是托架应力分布图，由图易看出主要在两孔处出现应力集中。在使用托架的时候，应当注意采取一些设施减缓其应力集中，特别是在施加载荷时，绝对不能够超过托架所能承受的极限，否则必将导致事故的发生。

图1-2托架位移图

图1-3托架应力分布图

一、指定分析标题

1、修改文件名：选取菜单路径Utility Menu | File | Change Jobname，将文件名改为“bracket”。

2、修改标题：选取菜单路径Utility Menu | File | Change Title，将标题名改为“press analysis of bracket structure”。

二、定义单元类型

选择结构壳单元类型：选取菜单路径Main Menu | Preprocessor | Element Type | Add/Edit/Delete，在对话框中单击“Structural Solid”，在右边的滚动框中选择“10node 92”。

三、指定材料特性

1、材料模型定义：选取菜单路径Main Menu | Preprocessor | Material Props | Material Models，依次选择Structural， Linear ，Elastic 和Isotropic。

2、在EX文本框中输入2.9E7，PRXY文本框中输入0.3。定义材料的弹性

模量为2.9E6 N/m2，泊松比为0.3。

3、保存数据库文件。

四、建立托架的有限元模型

1．根据坐标创建体：选取路径Main Menu | Preprocessor | Modeling | Create | Volume|Block|By Dimensions，在对话框输入：X1,X2 X-coordinates：-1,1；Y1,Y2 ；Y-coordinates：-1.5，1.5；Z1, Z2 Z-coordinates：0，1/8；然后单击“APPLY”按钮，再次在对话框输入：X1,X2 X-coordinates：-1,1；Y1,Y2 Y-coordinates：1.5，1.625；Z1, Z2 Z-coordinates：0，3。

2、体相加：选取路径Main Menu | Preprocessor | Modeling | Operate |Booleans|Add|Volumes，在对话框单击“PICK ALL”。

3、建线：选取路径Main Menu | Preprocessor | Modeling | Create |Lines|Lines|StrainghtLine，选择关键点5、13生成L13直线。

4．生成面：选取路径Main Menu | Preprocessor | Modeling | Create |Area|Arbitrary|By Lines，选择直线L1,L9,L13,L20,L24,L25生成面A4。

5．将面拉成体：面选取路径Main Menu | Preprocessor | Modeling |Operate|Extrude|Areas|Along Normal，选择面A4，拉伸值为“-1/8”，然后做体相加的操作。

6．做圆：选取路径Main Menu | Preprocessor | Modeling |Create|Areas|Circle|Solid Circle，圆的坐标分别为（0，-0.5）、（0，0.5），半径为0.25。然后将圆拉成体，拉伸值为“1/8”。

7．体相减：选取路径Main Menu | Preprocessor | Modeling | Operate |Booleans|Subtract|Volumes用整个体减去两个圆体完成体相减操作。

五、.网格划分

选取路径Main Menu | Preprocessor | Meshing|MeshTool将弹出MeshTool对话框，单击“Mesh”按钮，弹出另一对话框，再次单击“PICK ALL”按钮完成网格划分。

六、施加约束，载荷并求解

1．施加约束：选取菜单路径Main Menu | Preprocessor | Loads | Define Loads | Apply | Structural |Displacement | On Areas，选择两圆孔。

2．施加载荷：选取菜单路径Main Menu | Solution | Define Loads | Apply | Structural |Pressure |On Areas,选择面A10,A19，载荷为50。

3．求解：选取菜单路径Main Menu | Solution |Solve|Current LS。

4．位移图：选取菜单路径Main Menu |General Postproc|Plot Results|Contour Plot|Nodal Solu，选择Nodal Solution|DOF Solution|Displacement vector sum将得到图1-2。

5．应力图：选取菜单路径Main Menu |General Postproc|Plot Results|Contour Plot|Nodal Solu，选择Nodal Solution|Stress|von Mises Stress将得到如1-3。

附命令代码

/BATCH

/COM,ANSYS RELEASE 10.0 UP20050718 21:59:14 12/13/2011

/input,menust,tmp,'',,,,,,,,,,,,,,,,1

/GRA,POWER

/GST,ON

/PLO,INFO,3

/GRO,CURL,ON

/CPLANE,1

/REPLOT,RESIZE

WPSTYLE,,,,,,,,0

/CWD,'C:\Documents and Settings\蓝诺\桌面\新建文件夹\新建文件夹\三维托架'

/REPLOT,RESIZE

/FILNAME,bracke,0

/TITLE,press analysis of bracket structure

/PREP7

!*

ET,1,SOLID92

!*

!*

MPTEMP,,,,,,,,

MPTEMP,1,0

MPDATA,EX,1,,2.9E7

MPDATA,PRXY,1,,0.3

SAVE

BLOCK,-1,1,-1.5,1.5,0,1/8,

BLOCK,-1,1,1.5,1.625,0,3,

FLST,2,2,6,ORDE,2

FITEM,2,1

FITEM,2,-2

VADD,P51X

/VIEW,1,1,1,1

/ANG,1

/REP,FAST

LSTR, 5, 13

/REPLOT,RESIZE

/DIST,1,0.924021086472,1

/REP,FAST

/DIST,1,0.924021086472,1

/REP,FAST

/DIST,1,0.924021086472,1

/REP,FAST

/DIST,1,0.924021086472,1

/REP,FAST

/DIST,1,0.924021086472,1

/REP,FAST

/DIST,1,0.924021086472,1

/REP,FAST

/DIST,1,0.924021086472,1

/REP,FAST

/DIST,1,0.924021086472,1

/REP,FAST

/FOC,1,,0.3,,1

/REP,FAST

/DIST,1,1.08222638492,1

/REP,FAST

/DIST,1,1.08222638492,1

/REP,FAST

LPLOT

FLST,2,6,4

FITEM,2,1

FITEM,2,9

FITEM,2,13

FITEM,2,20

FITEM,2,24

FITEM,2,25

AL,P51X

/REPLOT,RESIZE

/ANG,1,30,XS,1

/REP,FAST

APLOT

/ANG,1,-30,XS,1

/REP,FAST

/ANG,1,30,XS,1

/REP,FAST

/ANG,1,30,XS,1

/REP,FAST

/ANG,1,30,XS,1

/REP,FAST

/ANG,1,30,XS,1

/REP,FAST

!*

VOFFST,4,-1/8, ,

FLST,2,2,6,ORDE,2

FITEM,2,1

FITEM,2,3

VADD,P51X

CYL4,0,-0.5,0.25

CYL4,0,0.5,0.25

!*

VOFFST,1,1/8, ,

!*

VOFFST,2,1/8, ,

FLST,3,2,6,ORDE,2

FITEM,3,1

FITEM,3,3

VSBV, 2,P51X

/VIEW,1,1,1,1

/ANG,1

/REP,FAST

MSHAPE,1,3D

MSHKEY,0

!*

CM,_Y,VOLU

VSEL, , , , 4

CM,_Y1,VOLU

CHKMSH,'VOLU'

CMSEL,S,_Y

!*

VMESH,_Y1

!*

CMDELE,_Y

CMDELE,_Y1

CMDELE,_Y2

!*

/ANG,1,30,XS,1

/REP,FAST

/ANG,1,-30,XS,1

/REP,FAST

/ANG,1,-30,XS,1

/REP,FAST

FLST,2,8,5,ORDE,7

FITEM,2,4

FITEM,2,7

FITEM,2,-8

FITEM,2,10

FITEM,2,14

FITEM,2,29

FITEM,2,-31

!*

/GO

DA,P51X,ALL,

/UI,MESH,OFF

/ANG,1,30,XS,1

/REP,FAST

/ANG,1,30,XS,1

/REP,FAST

/ANG,1,30,XS,1

/REP,FAST

FLST,2,2,5,ORDE,2

FITEM,2,18

FITEM,2,26

/GO

!*

SFA,P51X,1,PRES,50

FINISH

/SOL

/STATUS,SOLU

SOLVE

FINISH

/POST1

!*

/EFACET,1

PLNSOL, U,SUM, 0,1.0

!*

/EFACET,1

PLNSOL, S,EQV, 0,1.0

SAVE

FINISH

! /EXIT,MODEL

二．地震位移谱分析

如图所示为一板梁结构，试计算在Y方向地震位移谱作用下的构件响应情况。板梁结构相关参数见下表所示。

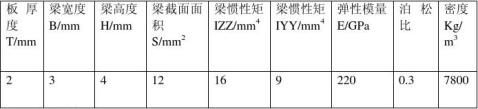

表1-1板梁结构几何参数和材料参数

表1-2相应谱

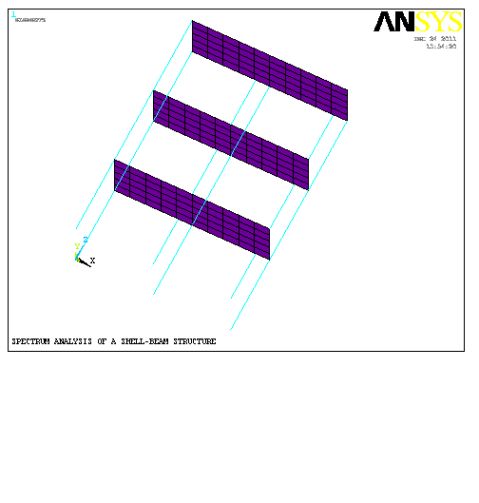

图2-1板梁结构模型图

分析：第一步是建立实体模型，并选择梁单元和壳单元模拟梁和板进行求解。求解时，首先进行的就是模态分析，约束好六条梁，就可以进行模态的分析求解了。模态分析后，相应的就进行频谱分析，在输入频率和位移后开始运算求解。此后进行模态扩展分析，最后进行模态合并分析。分析完后，再对结果进行查看。通过命令Main Menu＞General Postproc＞List Results＞Nodal Solution查看节点位移结果、节点等效应力结果（图2-3）及反作用力结果（图2-4）。

一、指定分析标题

1、修改文件名：选取菜单路径Utility Menu | File | Change Jobname，将文件名改为“EXERCISE7”。

2、修改标题：选取菜单路径Utility Menu | File | Change Title，将标题名改为“response analysis of a beam-shell structure”。

二、定义单元类型

结构壳单元类型：选取菜单路径Main Menu | Preprocessor | Element Type | Add/Edit/Delete，在左边的滚动框中选“Structural Shell”，选择结构壳单元类型。在右边的滚动框中选“Elastic 4node 63”。接着继续在Library of Element Types (单元类型库)对话框的左边滚动框中单击“Structural Beam”，在右边的滚动框中单击“3D elastic 4”。

三、定义单元实常数

1．单元类型：选取菜单途径Main Menu | Preprocessor | Real Constants，在选择单元类型列表框中，单击“Type 1 SHELL63”使其高亮度显示，选择第一类单元SHELL63。

2．在对话框中的Shell thickness at node I TK(I) (壳的厚度)文本框中输入2E-3，定义板壳的厚度为2E-3 m。

3．重复步骤1的过程，在框中单击“Type 2 BEAM4”，在对话框中的文本框中分别输入下列数据：AREA 为1.2E-5，IZZ 和IYY 分别为16E-12，9E-12, TKZ和TKY分别为3E-3,4E-3。

四、.指定材料特性

1．材料模型定义：选取菜单路径Main Menu | Preprocessor | Material Props | Material Models，依次双击Structural， Linear ，Elastic 和Isotropic，在EX文本框中输入2.2E11，PRXY文本框中输入0.3。定义材料的弹性模量为2.2E11 N/m2，泊松比为0.3。

2．接着双击Density，在DENS文本框中输入7.8E3，设定1 号材料密度为7.8E3 Kg/m3。

3．单击ANSYS6.1 的ANSYS Toolbar (工具条)上的“SAVE”按钮，保存数据库文件

五、建立梁有限元模型

1．创建关键点：选取路径路径Main Menu | Preprocessor | Modeling | Create | Keypoints | In Active CS，在对话框中输入Keypoint number 为1，X,Y,Z 位置分别为0，0，0。对下面的关键点及X,Y,Z 位置重复这一过程：关键点2：0，0，0.5；关键点3：0，0，1.0；关键点4：0，0，1.5。

2．创建直线：选取菜单路径Main Menu | Preprocessor | Modeling | Create | Lines | Lines | Straightline，在图形窗口中单击关键点1、2 创建直线L1。然后依次单击关键点2、3 和关键点3、4，创建直线L2，L3。

3．选取菜单路径Utility Menu | PlotCtrls | Numbering，将弹出Plot Numbering Controls(序号显示控制)对话框。

4．在Plot Numbering Controls (序号显示控制)对话框中单击Keypoint numbers 、Line numbers 和Area numbers 所对应的复选框，使其变为“On”。

5．选取菜单路径Utility Menu | Multi-Plots，对图形输出窗口中的所建几何模型根据前面的设置重新显示。

6．选取菜单路径Main Menu | Preprocessor | Meshing |MeshTool，将弹出Mesh Tool (网格划分工具)对话框。单击对话框中的单元属性设置区中的下拉框中的Lines，然后单击右边的“SET”按钮，将弹出线属性设置拾取对话框，单击其中的“PICK ALL”按钮。将会弹出Line Attributes (线单元属性设置)对话框。

7．单击对话框中的Material number (材料序号)下拉框，Real constant set number (实常数序号)和Element type number(单元序号)下拉框，将其分别设置为：Material number 为1，Real constant set number 为2，Element type number 为2BEAM4。

8．在Mesh Tool (网格划分工具)对话框中的Size Controls (尺寸控制)区中，单击线单元的“SET”按钮，单击对话框中的“PICK ALL”按钮，在对话框中的No. of element divisions (分割单元数)文本框中输入“6”，定义在选定的每条线上将划分6 个单元。

9．在网格划分工具对话框中，单击Mesh 下拉框中的Lines，选定分网对象是线。单击对话框中的“MESH”按钮，单击对话框中的“PICK ALL”按钮，选定所有创建的线进行分网。

10．选取菜单路径Main Menu | Preprocessor | Modeling | Copy | Lines 单击对话框中的“PICK ALL”按钮，选择所有的线。在线拷贝对话框中的Y-offset in active CS 文本框中输入“0.5”，Items to be copied拉框中选择Lines and Mesh，设置拷贝项目为线及其网格。

11．重复操作步10，在弹出的线拷贝对话框中，删掉Y-offset in active CS文本框中的“0.5”，在X-offset in active CS 文本框中输入“0.5”。

12．选择菜单路径Utility Menu | Select | Entities，在对话框中最上面下拉框中单击Lines 选项，指定选择对象为线。在接下来的下拉框中单击By Location选项，单击“X coordinates”单选按钮，并在下面的Min,Max 文本框中输入“0.5”，指定选择对象位置为X 坐标值为“0.5”的所有对象。单击“From Full”单选按钮，指定选取范围为全部。然后单击“SELE ALL”按钮，再单击“OK”按钮关闭对话框，完成选择操作。

13．重复操作步10

14．选择菜单路径Utility Menu | Select | Everything，选择模型中的所有元素。

选择菜单路径Utility Menu | Plot | Replot，对建立好的所有单元进行显示。

六、建立板壳有限元模型

1．选取菜单路径Utility Menu | PlotCtrls | Numbering，单击Line numbers (线的序号)和Area numbers (面的序号)所对应的复选框，使其变为“Off”。然后单击Elem/ Attrib numbering 下拉框中的No numbering选项，不显示任何单元序号。仅保留Keypoint numbers (关键点序号)的设置为“On”。

2．选取菜单路径Utility Menu | PlotCtrls | View setting| Viewing Direction，将会弹出ANSYS6.1 提供的Viewing Direction (观察方向)对话框。

3．在对话框中的XV,YV,ZV Coords of view point文本框中分别输入：-0.5、-0.9、1。在Coord axis orientation (坐标轴方向)下拉框中单击“X-axisdown”。

4．创面：选取菜单路径Main Menu | Preprocessor | Modeling |Create| Areas| Arbitrary | Through KPs，在图形窗口中依次单击关键点：2，6，14 和10创面。

5．选取菜单路径Main Menu | Preprocessor | Meshing |MeshTool，将弹出Mesh Tool (网格划分工具)对话框。

6．单击对话框中Element Attributes 拉框中的“Global”，然后单击下拉框右边的“SET” 按钮，将弹出单元属性设置对话框，单击对话框中的Element type number (单元类型序号)、Material number (材料序号)下拉框、Real constant set number (实常数序号)下拉框和Element coordinate sys (单元坐标系)，将其分别设置为：Element type number 为“1 SHELL63”，Material number 为“1”，Real constant set number 为“1”，Element coordinate sys 为“0”。

7．选取菜单路径Utility Menu | Select | Everything Below | Selected Areas，对创建的面以及面上的线、点进行选择，作为显示和操作对象。

8．在Mesh Tool (网格划分工具)对话框中的Size Controls (尺寸控制)区中，单击线单元的“SET”按钮，将弹出Element Sizes on Picked Lines (选定线的单元尺寸定义) 拾取对话框，单击对话框中的“PICK ALL”按钮。将弹出Element Sizes on Picked Lines (选定线的单元尺寸)。

9．在对话框中的No. of element divisions (单元分割数)文本框中输入“5”。

10．在网格划分工具对话框中，单击Mesh 下拉框中的“Areas”，单击Shape 设置选项：Quad 单选按钮和Free 单选按钮。单击对话框中的“MESH”按钮，将会弹出Areas Mesh (对选定的面进行分网)拾取对话框。单击对话框中的“PICK ALL”按钮，选定所有创建的面进行分网。

11．选取菜单路径Utility Menu | Select | Everything，选择所有创建的模型作为操作对象。

12．选取菜单路径Utility Menu | Plot | Replot，将所有建立的模型在图形窗口中重新显示。

13．选取菜单路径Main Menu | Preprocessor | Modeling | Copy | Areas ，将弹出CopyAreas (面拷贝)拾取对话框。单击对话框中的“PICK ALL”按钮，在面拷贝对话框中的X-offset in active CS文本框中输“0.5”，Items to be copied下拉框中选择Areas and Mesh，完成的一层板壳有限元模型的建立。

14．重复操作步13，在弹出的面拷贝对话框中的Number of copies文本框中输入“3”。删除X-offset in active CS文本框中的“0.5”，然后在Z-offset in active CS 文本框中输入“0.5”。

15．选取菜单路径Utility Menu | Plot | Multi-Plots，将建立的完整的梁-板壳有限元模型在图形窗口中进行显示。

16、选取菜单路径Main Menu | Preprocessor | NumberingCtrls | Merge Items，单击对话框中Type of item to be merge下拉框中的“All”，指定合并所有的项目，保持其余设置缺省。

15．对项目编号进行压缩：选取菜单路径Main Menu | Preprocessor | Numbering Ctrls |Compress Numbers，单击对话框中的Label Item to be compressed 下拉框中的“All”，对所有项目编号进行压缩。

七、定义边条，加载并求解

(一)定义载荷和边界条件

1．选择菜单路径Utility Menu | Select | Entities，在对话框中的选择项目下拉框中选取“Nodes”，选择方式下拉框中选取“By Location”。单击“Z coordinates”单选按钮，然后单击“SELE ALL”按钮。

2．选取菜单路径Main Menu | Preprocessor | Loads | Define Loads | Apply | Structural |Displacement | On Nodes，单击对话框中的“PICK ALL”按钮，在对话框中的DOFS to be constrained 滚动框中，在所有自由度“All DOF”上单击一次。

3．选择菜单路径Utility Menu | Select | Everything。再选取菜单路径Utility Menu | Plot |Replot。图形窗口中将显示出本实例的有限元模型及其边条。

(二)进行模态求解

1．选取菜单路径Main Menu | Solution | Analysis Type | New Analysis，将弹出NewAnalysis (新分析)对话框。在对话框中单击Modal 单选按钮，指定分析类型为模态分析(Modal)。

2．选取菜单路径Main Menu | Solution | Analysis Type | Analysis Options，将弹出ModalAnalysis (模态分析)选项对话框。

3．在对话框中，指定Mode extraction method为子空间迭代法(Subspace)，并指定No. of modes extract 为“10”。将Expand mode shapes单选框设置为“No”。

4．选择菜单路径Main Menu | Solution | Solve | Current LS，进行梁－板结构的模态分析求解。

(三)获得谱解

1)指定分析选项

1．选取菜单路径Main Menu | Solution | Analysis Type | New Analysis，在对话框中单击Spectrum 单选按钮。

2．选取菜单路径Main Menu | Solution | Analysis Type | Analysis Options，在对话框中，单击Single-pt-resp 单选按钮，指定谱分析类型为单点响应谱分析。然后，在求解的模态阶数(No. of modes for solu)文本框中输入“10”。单击Calculate elem stresses? (求解单元应力)单选框，将其设置为“Yes”。

2)定义载荷步选项

1．选取菜单路径Main Menu | Solution | Load Step Opts | Spectrum | Single Point |Settings，在对话框中的Type of response spctr 拉框中单击“Seismicdisplac”，在Excitation direction SEDX,SEDY,SEDZ 文本框中分别输入0，1，0。

2．选取菜单路径Main Menu | Solution | Load Step Opts | Spectrum | Single Point | FreqTable，在对话框中的FREQ1、FREQ2、……和FREQ8 文本框中依次输入0.5、1.0、2.4、3.8、17、18、20 和32。

3．选取菜单路径Main Menu | Solution | Load Step Opts | Spectrum | Single Point | SpectrValues，弹出Spectrum Values – Damping Ration (谱值－阻尼比)对话框。单击“OK”按钮，接受其缺省值，在对话框中的FREQ1、FREQ2…FREQ8 值对应的谱值SV1、SV2……SV8 文本框中依次输入：1.0e-3、0.5e-3、0.8e-3、0.7e-3、1.0e-3、0.75e-3、0.86e-3 和0.2e-3。

3)进行求解

选择菜单路径Main Menu | Solution | Solve | Current LS，进行梁－板结构的单点响应谱分析求解。

(四)模态扩展

1．选取菜单路径Main Menu | Solution | Analysis Type | New Analysis，对话框中单击Modal 单选按钮，指定分析类型为模态分析(Modal)。

2．选取菜单路径Main Menu | Solution | Analysis Type | ExpansionPass，单击对话框中的Expansion pass 单选框，将其设置为“On”。

3．选取菜单路径Main Menu | Solution | Load Step Opts | ExpansionPass | Single Expand |Expand Mod ，指定要扩展的阶数(No. of modes to expand)为“10”，在SignificantThreshold (有效阀值)文本框中输入“0.005”。单击Calculate elem results (求解单元应力)单选框，使其变为“Yes”。

4．选择菜单路径Main Menu | Solution | Solve | Current LS，进行梁—板壳结构的扩展模态求解。

(五)模态合并

1．选取菜单路径Main Menu | Solution | Analysis Type | New Analysis，对话框中，单击Spectrum 单选按钮，指定分析类型为模态分析Spectrum (谱分析)。

2．选取菜单路径Main Menu | Solution | Analysis Type | Analysis Options，将弹出Spectrum Analysis 选项对话框，选择缺省时的谱分析类型Single - pt resp(单点响应谱)。单击“OK”按钮关闭对话框。

3．选取菜单路径Main Menu | Solution | Load Step Opts | Spectrum | Single Point | ModeCombine，在对话框中单击Mode Combination Method 下拉框中的“SRSS”，在Significent threshold文本框中输入“0.15”，指定Type of output 为“Displacement”。

4．选择菜单路径Main Menu | Solution | Solve | Current LS，进行梁－板壳结构的模态合并求解。

(六)云图结果显示

1．选取菜单路径Main Menu | General Postproc | Read Results | First Set，选择梁－板壳结构被扩展了的第一阶模态。

2．选取菜单Main Menu | General Postproc | Plot Results | Nodal Solu，选择Nodal Solution|DOF Solution|Displacement vector sum对梁－板壳结构扩展后的第一阶模态彩色云图（图2-3）。

3.选取菜单Main Menu | General Postproc | Plot Results | Nodal Solu，选择Nodal Solution|DOF Solution|Stress|Von Mises Stress对梁－板壳结构扩展后的第一阶模态彩色云图（图2-4）。

从图2-3看出，最大位移处位于最上层模板与横梁相接处，其值大致为2.36mm，最小位移明显受到约束。

由图2.4可知，板与横梁相接处受到的应力相对较大。最底层相接处为最大，大致为0.28mm.

图2-4应力分布图

附命令代码

/BATCH

/COM,ANSYS RELEASE 10.0 UP20050718 13:49:00 12/24/2011

/input,menust,tmp,'',,,,,,,,,,,,,,,,1

/GRA,POWER

/GST,ON

/PLO,INFO,3

/GRO,CURL,ON

/CPLANE,1

/REPLOT,RESIZE

WPSTYLE,,,,,,,,0

/COM,ANSYS RELEASE 10.0 UP20050718 21:59:14 12/16/2011

/input,menust,tmp,'',,,,,,,,,,,,,,,,1

/GRA,POWER

/GST,ON

/PLO,INFO,3

/GRO,CURL,ON

/CPLANE,1

/REPLOT,RESIZE

WPSTYLE,,,,,,,,0

/CWD,'C:\Documents and Settings\蓝诺\桌面\新建文件夹\新建文件夹\地震位移'

/REPLOT,RESIZE

/FILNAME,EXERCISE7,0

/TITLE,SPECTRUM ANALYSIS OF A SHELL-BEAM STRUCTURE

/PREP7

ET,1,SHELL63

ET,2,BEAM4

R,1,0.002,0,0,0,0,0,

RMORE, , , ,

RMORE

RMORE, ,

R,2,1.2E-5,1.6E-11,9E-12,0.003,0.004,0,

RMORE, , , , , , ,

MPTEMP,,,,,,,,

MPTEMP,1,0

MPDATA,EX,1,,2E11

MPDATA,PRXY,1,,0.3

MPTEMP,,,,,,,,

MPTEMP,1,0

MPDATA,DENS,1,,7.8E3

/VIEW,1,-1.2,-1,1

/VUP,1,Y

/REPLOT

K,1,0,0,0,

K,2,0,0,0.5,

K,3,0,0,1.0,

K,4,0,0,1.5,

L, 1, 2

L, 2, 3

L, 3, 4

TYPE, 2

MAT, 1

REAL, 2

ESYS, 0

SECNUM,

LESIZE,ALL, , ,6, ,1, , ,1,

FLST,2,3,4,ORDE,2

FITEM,2,1

FITEM,2,-3

LMESH,P51X

FLST,3,3,4,ORDE,2

FITEM,3,1

FITEM,3,-3

LGEN,2,P51X, , , ,0.4, , ,0

FLST,3,6,4,ORDE,2

FITEM,3,1

FITEM,3,-6

LGEN,2,P51X, , ,0.5, , , ,0

LSEL,S,LOC,X,0.5

FLST,3,6,4,ORDE,2

FITEM,3,7

FITEM,3,-12

LGEN,2,P51X, , ,0.5, , , ,0

ALLSEL,ALL

/USER, 1

FLST,2,4,3

FITEM,2,2

FITEM,2,6

FITEM,2,14

FITEM,2,10

A,P51X

TYPE, 1

MAT, 1

REAL, 2

ESYS, 0

SECNUM,

TYPE, 1

MAT, 1

REAL, 2

ESYS, 0

SECNUM,

FLST,5,4,4,ORDE,2

FITEM,5,19

FITEM,5,-22

CM,_Y,LINE

LSEL, , , ,P51X

CM,_Y1,LINE

CMSEL,,_Y

LESIZE,_Y1, , ,5, , , , ,1

MSHKEY,0

CM,_Y,AREA

ASEL, , , , 1

CM,_Y1,AREA

CHKMSH,'AREA'

CMSEL,S,_Y

AMESH,_Y1

CMDELE,_Y

CMDELE,_Y1

CMDELE,_Y2

FLST,3,1,5,ORDE,1

FITEM,3,1

AGEN,2,P51X, , ,0.5, , , ,0

FLST,3,2,5,ORDE,2

FITEM,3,1

FITEM,3,-2

SAVE

FLST,3,2,5,ORDE,2

FITEM,3,1

FITEM,3,-2

AGEN,2,P51X, , , , ,0.5, ,0

FLST,3,2,5,ORDE,2

FITEM,3,1

FITEM,3,-2

AGEN,2,P51X, , , , ,1.0, ,0

NUMMRG,ALL, , , ,LOW

NUMCMP,ALL

/VIEW,1,-0.2,-0.9,0.4

/VUP,1,Y

/REPLOT

EPLOT

/DIST,1,1.08222638492,1

/REP,FAST

/DIST,1,1.08222638492,1

/REP,FAST

/FOC, 1, 0.650248933842 , 0.232324787317 , 0.772855207930

/REPLO

/DIST,1,1.08222638492,1

/REP,FAST

/DIST,1,1.08222638492,1

/REP,FAST

FINISH

/SOL

ANTYPE,2

MSAVE,0

MODOPT,SUBSP,10

EQSLV,FRONT

MXPAND,0, , ,0

LUMPM,0

PSTRES,0

MODOPT,SUBSP,10,0,0, ,OFF

RIGID,

SUBOPT,8,4,14,0,0,ALL

NSEL,S,LOC,Z,0

FLST,2,6,1,ORDE,6

FITEM,2,1

FITEM,2,20

FITEM,2,39

FITEM,2,58

FITEM,2,77

FITEM,2,96

/GO

D,P51X, ,0, , , ,ALL, , , , ,

ALLSEL,ALL

/STATUS,SOLU

SOLVE

FINISH

/SOLU

ANTYPE,8

SPOPT,SPRS,10,0

SVTYP,0,1,

SED,0,1,0,

ROCK,0,0,0,0,0,0,

FREQ,0.5,1,2.4,3.8,17,18,20,32,

SV,1,1.0e-3,0.5e-3,0.8e-3,0.7e-3,1.0e-3,0.7e-3,0.8e-3,0.3e-3,

/STATUS,SOLU

SOLVE

FINISH

/SOLU

ANTYPE,2

EXPASS,1

MXPAND,10,0,0,1,0.005,

/STATUS,SOLU

SOLVE

FINISH

/SOLU

ANTYPE,8

CQC,0.15,DISP

/STATUS,SOLU

SOLVE

/STATUS,SOLU

SOLVE

FINISH

/POST1

SET,LAST

SET,LAST

SET,LIST

PRNSOL,U,COMP

PRRSOL,F

/EFACET,1

PLNSOL, U,SUM, 2,1.0

/EFACET,1

PLNSOL, S,INT, 2,1.0

/EFACET,1

PLNSOL, S,1, 2,1.0

/EFACET,1

PLNSOL, U,SUM, 1,1.0

/REPLOT,RESIZE

/REPLOT,RESIZE

/REPLOT,RESIZE

FINISH

/SOL

FINISH

/PREP7

MSHAPE,0,2D

!*

FLST,5,6,5,ORDE,2

FITEM,5,1

FITEM,5,-6

CM,_Y,AREA

ASEL, , , ,P51X

CM,_Y1,AREA

CHKMSH,'AREA'

CMSEL,S,_Y

!*

!*

ACLEAR,_Y1

AMESH,_Y1

!*

CMDELE,_Y

CMDELE,_Y1

CMDELE,_Y2

!*

FINISH

/POST1

SET,FIRST

SET,FIRST

!*

/EFACET,1

PLNSOL, U,SUM, 0,1.0

!*

/EFACET,1

PLNSOL, S,EQV, 0,1.0

SAVE

FINISH

! /EXIT,MODEL

三．铸造热分析

一钢铸件及其砂模的横截面如图3-1所示:

图3-1 钢铸件及其砂模的横截面

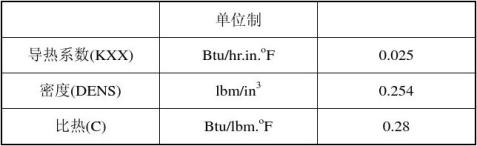

砂模的热物理性能如下表所示:

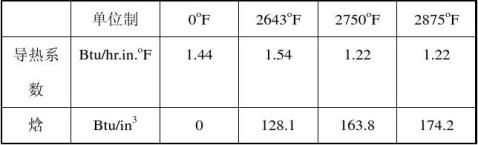

铸钢的热物理性能如下表所示:

初始条件:铸钢的温度为2875F，砂模的温度为80F；

砂模外边界的对流边界条件：对流系数0.014Btu/hr.in2.F，空气温度80F；

求3 个小时后铸钢及砂模的温度分布。

操作步骤如下

1.修改文件名：Utility Menu＞File＞Change Jobname，把文件名改为filefile1212，改标题名：Utility Menu＞File＞Change Title, 输入Casting Solidification;。

2、定义单元类型:Main Menu＞Preprocessor＞Element Type＞Add/Edit/Delete, Add, thermal solid ,Quad 4node55。

3.定义砂模热性能:Main Menu＞Preprocessor＞Material rops＞Material modals ＞Thermal, 默认材料编号1, 在Thermal ＞conductivity＞isotropic ＞(KXX)框中输入0.025,在Density(DENS)框中输入0.254, 在Specific heat(C)框中输入0.28;

4. 添加材料编号2,定义铸钢热性能温度表:Main Menu＞Preprocessor＞Material Props Material modals ＞Thermal＞conductivity＞isotropic,添加选框，在Temperatures顺序输入T1=0,T2=2643, T3=2750, T4=2875，在（KXX）中顺序输入1.44,1.54,1.22,1.22;

5.定义铸钢热性能: Main Menu＞Preprocessor＞Material Props Material modals ＞Thermal＞Enhalpy,添加选框，在Temperatures顺序输入T1=0,T2=2643, T3=2750, T4=2875，选择Enthalpy,顺序输入0，128.1, 163.8, 174.2。

6.创建关键点:Main Menu＞Preprocessor＞Modeling＞Create＞Keypoints＞In Active CS,输入关 键点编号1,输入坐标0,0,0, 输入关键点编号2, 输入坐标22,0,0, 输入关键点编号3, 输入坐标10,12,0, 输入关键点编号4, 输入坐标0,12,0。

7.Main Menu＞Preprocessor＞Modeling＞Create＞Areas＞Arbitrary＞Through

KPs,顺序选取关键点1,2,3,4;

8.MainMenu＞Preprocessor＞Modeling＞Create＞Areas＞Rectangle＞By Dimension, 输入 X1=4,X2=22,Y1=4,Y2=8;

9.进行布尔操作: MainMenu＞Preprocessor＞Modeling＞Operate＞Booleans＞Overlap＞Area,Pick all；

10.删除多余面:Main Menu＞Preprocessor＞Modeling＞Delete＞Area and Below ;

11.保存数据库:在Ansys Toolbar 中选取SAVE_DB;

12.Main Menu＞Preprocessor＞Meshing＞Size Cntrls＞Global＞Size, 在Element edge length框中输入1;

13.对砂模划分网格:Main Menu＞Preprocessor＞Meshing＞Mesh＞Areas＞Free,选择砂模;。

图3-2 砂模有限元结构

14.对铸钢划分网格:Main Menu＞Preprocessor＞Attributes＞Define＞Default Attribs, 在 Material number菜单中选择2;

15.Main Menu＞Preprocessor＞Meshing＞Mesh＞Areas＞Free,选择铸钢;

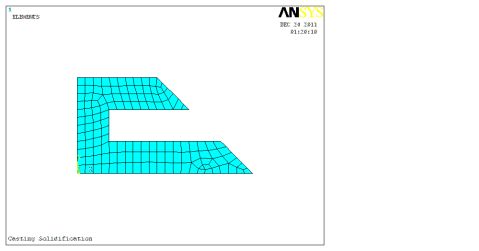

图3-3 整体有限元结构

16.定义分析类型:Main Menu＞Solution＞Analysis Type＞New Analysis, 选择Transient;

17.选择铸钢上的节点:Utility Menu＞Select＞Entities, 选择element,by tributes materials num,输入2,选择Apply,选择node, attached to elements。

18.定义铸钢的初始温度:Main Menu＞Solution＞-Loads-＞Apply＞Initial Condit’n＞Define, 选择Pick all,选择temp, 输入2875, OK;

19.选择砂模上的节点:Utility Menu＞Select＞Entities,＞Nodes, 单击inverse

21.定义砂模的初始温度:Main Menu＞Solution＞-Loads-＞Apply＞Initial Condit’n＞Define, 选择Pick all, 选择temp, 输入80, OK;

22.Utility Menu＞Select＞Everything；

23.Utility Menu＞Plot＞Lines；

24．Main Menu＞Solution＞Loads＞Apply＞Thermal＞Converction＞On Lines,选择砂模的三个边界1,3,4, 在file coefficent框中输入0.014, 在Bulk temperature框中输入, 80;

25.设定瞬态分析时间选项: Main Menu＞Solution＞Load StepOpts＞Time/Frequenc＞TimeTime Step, Time at end of load step 3 TimeStep size 0.01 Stepped or ramped b.c. Stepped Automatic time stepping on Minimun time Step size 0.001 Maximum time step size 0.25。

26.设置输出:Main Menu＞Solution＞Load Step Opts＞Output Ctrls＞DB/Results File, 在File write frequency框中选择Every substep;

27.求解:Main Menu＞Solution＞Solve＞Current LS，3小时候的温度情况表，如下图4；

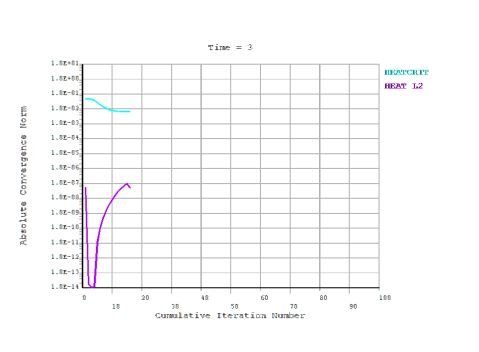

图3-4 温度情况表

28.进入后处理: Main Menu＞Timehist Postproc；

29.定义铸钢中心节点的温度变量: Main Menu＞Timehist Postproc＞Define Variables, Add, Nodal DOF result,2,204；

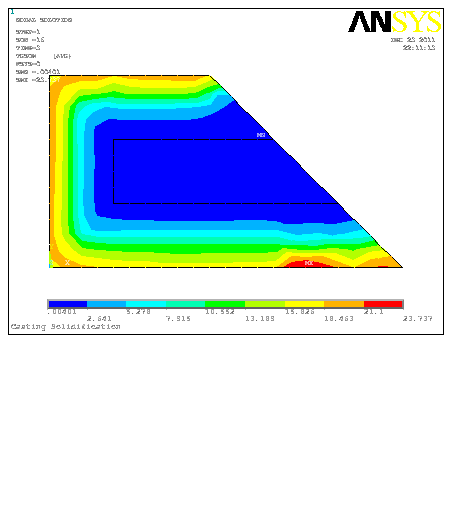

30.绘制位移随时间变化曲线：Main Menu＞General Postproc＞Plot Result＞Contour Plot＞Nodal Solu,选中Thermal Flux＞ Temperature flux vector sum,得热流量分布云图，如下图5 ；

图3-5 热流量分布图

31.绘制热梯度分布云图：Main Menu＞General Postproc＞Plot Result＞Contour Plot＞Nodal Solu，选中Thermal gradient》Thermal gradient vector sum选项，得到如图3-5；

附命令流

/BATCH

/COM,ANSYS RELEASE 10.0 UP20050718 21:37:06 12/23/2011

/input,menust,tmp,'',,,,,,,,,,,,,,,,1

/GRA,POWER

/GST,ON

/PLO,INFO,3

/GRO,CURL,ON

/CPLANE,1

/REPLOT,RESIZE

WPSTYLE,,,,,,,,0

/REPLOT,RESIZE

/CWD,'C:\Documents and Settings\蓝诺\桌面\新建文件夹\新建文件夹\铸造热分析'

/FILNAME,file1212,0

/TITLE,Casting Solidification

/PREP7

!*

ET,1,PLANE55

!*

/REPLOT,RESIZE

!*

/REPLOT,RESIZE

!*

MPTEMP,,,,,,,,

MPTEMP,1,0

MPDATA,DENS,1,,0.254

MPTEMP,,,,,,,,

MPTEMP,1,0

MPDATA,KXX,1,,0.025

MPTEMP,,,,,,,,

MPTEMP,1,0

MPDATA,C,1,,0.28

!*

MPTEMP,,,,,,,,

MPTEMP,1,0

MPTEMP,2,2643

MPTEMP,3,2750

MPTEMP,4,2875

MPDATA,KXX,2,,1.44

MPDATA,KXX,2,,1.54

MPDATA,KXX,2,,1.22

MPDATA,KXX,2,,1.22

!*

MPTEMP,,,,,,,,

MPTEMP,1,0

MPTEMP,2,2643

MPTEMP,3,2750

MPTEMP,4,2875

MPDATA,ENTH,2,,0

MPDATA,ENTH,2,,128.1

MPDATA,ENTH,2,,163.8

MPDATA,ENTH,2,,174.2

K,1,0,0,0,

K,2,22,0,0,

K,3,10,12,0,

K,4,0,12,0,

RECTNG,4,22,4,8,

/REPLOT,RESIZE

/REPLOT,RESIZE

/REPLOT,RESIZE

FLST,2,4,3

FITEM,2,1

FITEM,2,2

FITEM,2,3

FITEM,2,4

A,P51X

/REPLOT,RESIZE

FLST,2,2,5,ORDE,2

FITEM,2,1

FITEM,2,-2

AOVLAP,P51X

SAVE

ESIZE,1,0,

ADELE, 3, , ,1

SAVE

MSHKEY,0

CM,_Y,AREA

ASEL, , , , 5

CM,_Y1,AREA

CHKMSH,'AREA'

CMSEL,S,_Y

!*

AMESH,_Y1

!*

CMDELE,_Y

CMDELE,_Y1

CMDELE,_Y2

!*

TYPE, 1

MAT, 2

REAL,

ESYS, 0

SECNUM,

!*

MSHKEY,0

CM,_Y,AREA

ASEL, , , , 4

CM,_Y1,AREA

CHKMSH,'AREA'

CMSEL,S,_Y

!*

AMESH,_Y1

!*

CMDELE,_Y

CMDELE,_Y1

CMDELE,_Y2

!*

FINISH

/SOL

!*

ANTYPE,4

!*

ANTYPE,4

!*

TRNOPT,FULL

LUMPM,0

!*

NSEL,ALL

NSEL,S,LOC,Z,0

FLST,2,1,1,ORDE,1

FITEM,2,1

IC,P51X,TEMP,80,

ALLSEL,ALL

LPLOT

FLST,2,3,4,ORDE,3

FITEM,2,5

FITEM,2,7

FITEM,2,-8

/GO

!*

SFL,P51X,CONV,0.014, ,80,

/REPLOT,RESIZE

!*

TIME,3

AUTOTS,1

DELTIM,0.01,0.001,0.25,1

KBC,1

!*

TSRES,ERASE

!*

OUTRES,ALL,ALL,

/STATUS,SOLU

SOLVE

/DIST,1,0.924021086472,1

/REP,FAST

/DIST,1,1.08222638492,1

/REP,FAST

/REPLOT,RESIZE

/DIST,1,1.08222638492,1

/REP,FAST

/DIST,1,0.924021086472,1

/REP,FAST

/VIEW,1,1,1,1

/ANG,1

/REP,FAST

/REPLOT,RESIZE

/REPLOT,RESIZE

/REPLOT

GPLOT

/DIST,1,1.08222638492,1

/REP,FAST

/DIST,1,1.08222638492,1

/REP,FAST

/DIST,1,1.08222638492,1

/REP,FAST

/DIST,1,1.08222638492,1

/REP,FAST

/DIST,1,1.08222638492,1

/REP,FAST

/DIST,1,1.08222638492,1

/REP,FAST

/DIST,1,1.08222638492,1

/REP,FAST

/DIST,1,1.08222638492,1

/REP,FAST

/DIST,1,1.08222638492,1

/REP,FAST

/DIST,1,1.08222638492,1

/REP,FAST

/DIST,1,1.08222638492,1

/REP,FAST

/DIST,1,1.08222638492,1

/REP,FAST

/DIST,1,1.08222638492,1

/REP,FAST

/DIST,1,1.08222638492,1

/REP,FAST

/DIST,1,1.08222638492,1

/REP,FAST

/DIST,1,1.08222638492,1

/REP,FAST

/DIST,1,1.08222638492,1

/REP,FAST

/DIST,1,1.08222638492,1

/REP,FAST

/DIST,1,1.08222638492,1

/REP,FAST

/DIST,1,1.08222638492,1

/REP,FAST

/DIST,1,1.08222638492,1

/REP,FAST

/DIST,1,1.08222638492,1

/REP,FAST

/DIST,1,1.08222638492,1

/REP,FAST

/DIST,1,1.08222638492,1

/REP,FAST

/DIST,1,1.08222638492,1

/REP,FAST

/DIST,1,1.08222638492,1

/REP,FAST

/DIST,1,1.08222638492,1

/REP,FAST

/DIST,1,1.08222638492,1

/REP,FAST

/DIST,1,1.08222638492,1

/REP,FAST

/DIST,1,1.08222638492,1

/REP,FAST

/DIST,1,1.08222638492,1

/REP,FAST

/DIST,1,1.08222638492,1

/REP,FAST

/DIST,1,1.08222638492,1

/REP,FAST

/DIST,1,1.08222638492,1

/REP,FAST

/DIST,1,1.08222638492,1

/REP,FAST

/DIST,1,1.08222638492,1

/REP,FAST

/DIST,1,0.924021086472,1

/REP,FAST

/DIST,1,0.924021086472,1

/REP,FAST

/DIST,1,1.08222638492,1

/REP,FAST

/DIST,1,0.924021086472,1

/REP,FAST

/DIST,1,0.924021086472,1

/REP,FAST

/REPLOT,RESIZE

FINISH

/POST26

FILE,'file1212','rth','.'

/UI,COLL,1

NUMVAR,200

SOLU,191,NCMIT

STORE,MERGE

FILLDATA,191,,,,1,1

REALVAR,191,191

FINISH

/POST1

FINISH

/POST26

NUMVAR,200

FILLDATA,191,,,,1,1

REALVAR,191,191

FINISH

/POST1

FINISH

/POST26

NUMVAR,200

FILLDATA,191,,,,1,1

REALVAR,191,191

!*

!*

!*

NSOL,2,2,TEMP, ,

!*

FINISH

/POST1

!*

/EFACET,1

PLNSOL, TF,SUM, 0

/VIEW,1,1,1,1

/ANG,1

/REP,FAST

/VIEW,1,1,1,1

/ANG,1

/REP,FAST

/VIEW,1,1,1,1

/ANG,1

/REP,FAST

GPLOT

/REPLOT,RESIZE

/VIEW,1,1,1,1

/ANG,1

/REP,FAST

/VIEW,1,1,2,3

/ANG,1

/REP,FAST

/VIEW,1,1,1,1

/ANG,1

/REP,FAST

/VIEW,1,1,2,3

/ANG,1

/REP,FAST

/VIEW,1,,,1

/ANG,1

/REP,FAST

/REPLOT,RESIZE

!*

/EFACET,1

PLNSOL, TF,SUM, 0

!*

/EFACET,1

PLNSOL, TG,SUM, 0

SAVE

FINISH

! /EXIT,ALL
