实验三、控制系统稳定性分析
注意:进入实验室前的要求
学习教材108-182和402-405页内容;
电动机传递函数Gm
KT (KT --转矩系数 La –电感 Ra – 电阻) Las?Ra
机械系统传递函数
d2?d?J2?B?K??T ( J—质量 B—阻尼 K—刚度) dtdt
对其求拉斯变换,得到所要传函。
1.试验目的
1) 学习并掌握Matlab控制系统的简单使用方法
2) 掌握控制系统稳定性分析方法
3) 掌握放大环节(如比例调节器)、延迟环节对控制系统稳定性的影响
2.验仪器系统
安装有matlab软件的计算机实验系统
3.实验内容
用Bode图分析下面系统中,调节器kc及延迟环节对系统稳定性的影响。(分析调节器kc时,延迟常数=0; 分析延迟常数时,调节器kc=10)
其中Gc(s)为调节器,Gc(s)=k;Gp(s)为功率放大器,Gp(s)=500;Gm(s)为电动机,其电阻r=10欧,电感L=0.1亨,电磁转矩系数Kt =0.01,反电势系数Ke=0.1;H(s)为检测传感器,H(s)=0.1伏/弧度/s;G(s)为被驱动机械对象,可以看成质量-刚度-阻尼系统,J=0.5;
-TsK=1;C=0.1; e为系统中的延迟,主要有材料等引起。(以上参数取值及结构,实验指导老师可是情况变动)
4.实验步骤
1)写出系统开环传递函数;
2)打开matlab
3)建立***.m文件
4)编制程序
(主要指令: tf、bode、nyquist、margin、pade ; 注释用“%”开头,如: )
5) 运行所编制程序 6) 运行结果记录 7) 存储所编制程序
6. 结果分析和实验报告
K=4; %K=8,12,20,100,200,500,1000 s1=tf([K],[1]); s2=tf([500],[1]); s3=tf([0.01],[0.1,10]); s4=tf([1,0],[0.5,0.1,1]); s5=tf([1],[1,0]); s6=tf([0.1],[1]); s7=tf([0.1],[1]); s8=s3*s4; s9=feedback(s8,0.1,-1); s10=s1*s2*s9*s5*s7 nyquist(s10) bode(s10)

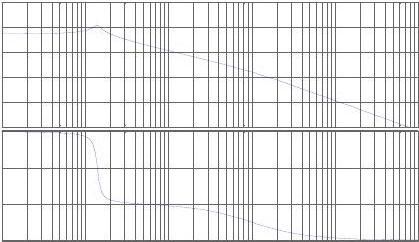

K=4时伯德图:
Magntude (dB)Phase (deg)
Frequency (rad/sec)
K=4时传递函数:
2 s
--------------------------------------
0.05 s^4 + 5.01 s^3 + 1.101 s^2 + 10 s
实验结果分析:
实验程序:
T=0.1; %T=0.1,0.8,1,2,4,8,10,11 s1=tf([100],[1]) s2=tf([500],[1]) s3=tf([0.01],[0.1,10]) s4=tf([1,0],[0.5,0.1,1]) s5=tf([1],[1,0]) s6=tf([0.1],[1]) s7=tf([0.1],[1]) [num,den]=pade(T,10) s0=tf(num,den) s8=s3*s4 *s0 s9=feedback(s8,0.1,-1) s10=s1*s2*s9*s5*s7 nyquist(s10) bode(s10) T=0.1时伯德图:
Magntude (dB)Phase (deg)
Frequency (rad/sec)
T=0.1时系统的传递函数:
50 s^11 - 55000 s^10 + 2.97e007 s^9 - 1.03e010 s^8 + 2.523e012 s^7 - 4.541e014 s^6
+ 6.054e016 s^5 - 5.881e018 s^4 + 3.97e020 s^3 - 1.676e022 s^2
+ 3.352e023 s -----------------------------------------------------------------------------------
0.05 s^14 + 60.01 s^13 + 3.521e004 s^12 + 1.327e007 s^11 + 3.555e009 s^10
+ 7.07e011 s^9 + 1.061e014 s^8 + 1.196e016 s^7 + 9.877e017 s^6
+ 5.668e019 s^5 + 2.025e021 s^4 + 3.404e022 s^3 + 1.073e022 s^2
实验结果分析:
思考题:
1. 开环传递函数中的比例对系统稳定性有何影响?
答:系统稳定性变得不好。
2. 开环传递函数中的比例对系统快速性有何影响?
答:系统快速性变好。
3. 开环传递函数中的延迟环节对系统快速性有何影响?
答:系统的快速性无规律,变得不好
4. 开环传递函数中的延迟环节对系统稳定性有何影响?
答:系统的稳定性无规律,变得不好。
+ 6.704e022 s
实验一 控制系统的稳定性分
班级:光伏2班
姓名:王永强
学号:1200309067
实验一 控制系统的稳定性分析
一、实验目的
1、研究高阶系统的稳定性,验证稳定判据的正确性;
2、了解系统增益变化对系统稳定性的影响;
3、观察系统结构和稳态误差之间的关系。
二、实验任务
1、稳定性分析
欲判断系统的稳定性,只要求出系统的闭环极点即可,而系统的闭环极点就是闭环传递函数的分母多项式的根,可以利用MATLAB中的tf2zp函数求出系统的零极点,或者利用root函数求分母多项式的根来确定系统的闭环极点,从而判断系统的稳定性。
(1)已知单位负反馈控制系统的开环传递函数为,用MATLAB编写程序来判断闭环系统的稳定性,并绘制闭环系统的零极点图。
在MATLAB命令窗口写入程序代码如下:
z=-2.5
p=[0,-0.5,-0.7,-3]
k=1
Go=zpk(z,p,k)
Gc=feedback(Go,1)
Gctf=tf(Gc)
dc=Gctf.den
dens=ploy2str(dc{1},'s')
运行结果如下:
Gctf =
s + 2.5
---------------------------------------
s^4 + 4.2 s^3 + 3.95 s^2 + 2.05 s + 2.5
Continuous-time transfer function.
dens是系统的特征多项式,接着输入如下MATLAB程序代码:
den=[1,4.2,3.95,1.25,0.5]
p=roots(den)
运行结果如下:
p =
-3.0058 + 0.0000i
-1.0000 + 0.0000i
-0.0971 + 0.3961i
-0.0971 - 0.3961i
p为特征多项式dens的根,即为系统的闭环极点,所有闭环极点都是负的实部,因此闭环系统是稳定的。
下面绘制系统的零极点图,MATLAB程序代码如下:
z=-2.5
p=[0,-0.5,-0.7,-3]
k=1
Go=zpk(z,p,k)
Gc=feedback(Go,1)
Gctf=tf(Gc)
[z,p,k]=zpkdata(Gctf,'v')
pzmap(Gctf)
Grid
运行结果如下:
z = -2.5000
p =
-3.0297 + 0.0000i
-1.3319 + 0.0000i
0.0808 + 0.7829i
0.0808 - 0.7829i
k =1

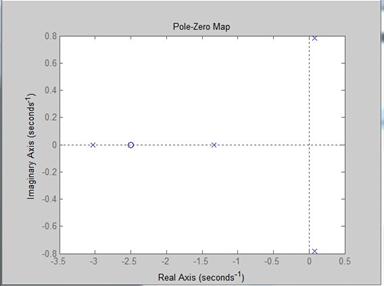

输出零极点分布图
(2)已知单位负反馈控制系统的开环传递函数为,当取=1,10,100用MATLAB编写程序来判断闭环系统的稳定性。
只要将(1)代码中的k值变为1,10,100,即可得到系统的闭环极点,从而判断系统的稳定性,并讨论系统增益k变化对系统稳定性的影响。
1.当K=1时
在MATLAB命令窗口写入程序代码如下:
z=-2.5
p=[0,-0.5,-0.7,-3]
k=1
Go=zpk(z,p,k)
Gc=feedback(Go,1)
Gctf=tf(Gc)
dc=Gctf.den
dens=ploy2str(dc{1},'s')
运行结果如下:
Gctf =
s + 2.5
---------------------------------------
s^4 + 4.2 s^3 + 3.95 s^2 + 2.05 s + 2.5
Continuous-time transfer function.
接着输入如下MATLAB程序代码:
den=[1,4.2,3.95,1.25,0.5]
p=roots(den)
运行结果如下:
p =
-3.0058 + 0.0000i
-1.0000 + 0.0000i
-0.0971 + 0.3961i
-0.0971 - 0.3961i
下面绘制系统的零极点图,MATLAB程序代码如下:
z=-2.5
p=[0,-0.5,-0.7,-3]
k=1
Go=zpk(z,p,k)
Gc=feedback(Go,1)
Gctf=tf(Gc)
[z,p,k]=zpkdata(Gctf,'v')
pzmap(Gctf)
Grid
运行结果如下:
z = -2.5000
p =
-3.0297 + 0.0000i
-1.3319 + 0.0000i
0.0808 + 0.7829i
0.0808 - 0.7829i
k =1

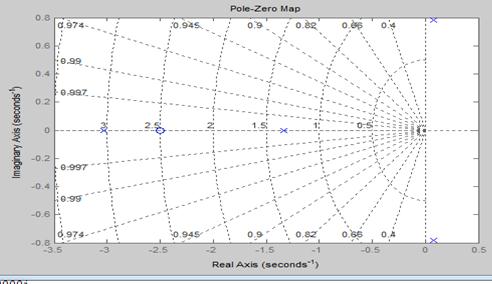

输出零极点分布图
2.当K=10时
在MATLAB命令窗口写入程序代码如下:
z=-2.5
p=[0,-0.5,-0.7,-3]
k=10
Go=zpk(z,p,k)
Gc=feedback(Go,1)
Gctf=tf(Gc)
dc=Gctf.den
dens=ploy2str(dc{1},'s')
运行结果如下:
Gctf =
10 s + 25
---------------------------------------
s^4 + 4.2 s^3 + 3.95 s^2 + 11.05 s + 25
接着输入如下MATLAB程序代码:
den=[1,4.2,3.95,1.25,0.5]
p=roots(den)
运行结果如下:
p =
-3.0058 + 0.0000i
-1.0000 + 0.0000i
-0.0971 + 0.3961i
-0.0971 - 0.3961i
下面绘制系统的零极点图,MATLAB程序代码如下:
z=-2.5
p=[0,-0.5,-0.7,-3]
k=10
Go=zpk(z,p,k)
Gc=feedback(Go,1)
Gctf=tf(Gc)
[z,p,k]=zpkdata(Gctf,'v')
pzmap(Gctf)
Grid
运行结果如下:
z = -2.5000
p = 0.6086 + 1.7971i
0.6086 - 1.7971i
-3.3352 + 0.0000i
-2.0821 + 0.0000i
k = 10
3.当K=100时
在MATLAB命令窗口写入程序代码如下:
z=-2.5
p=[0,-0.5,-0.7,-3]
k=100
Go=zpk(z,p,k)
Gc=feedback(Go,1)
Gctf=tf(Gc)
dc=Gctf.den
dens=ploy2str(dc{1},'s')
运行结果如下:
Gctf =
100 s + 250
----------------------------------------
s^4 + 4.2 s^3 + 3.95 s^2 + 101.1 s + 250
Continuous-time transfer function.
接着输入如下MATLAB程序代码:
den=[1,4.2,3.95,1.25,0.5]
p=roots(den)
运行结果如下:
p =
-3.0058 + 0.0000i
-1.0000 + 0.0000i
-0.0971 + 0.3961i
-0.0971 - 0.3961i
下面绘制系统的零极点图,MATLAB程序代码如下:
z=-2.5
p=[0,-0.5,-0.7,-3]
k=100
Go=zpk(z,p,k)
Gc=feedback(Go,1)
Gctf=tf(Gc)
[z,p,k]=zpkdata(Gctf,'v')
pzmap(Gctf)
Grid
运行结果如下:
z = -2.5000
p =1.8058 + 3.9691i
1.8058 - 3.9691i
-5.3575 + 0.0000i
-2.4541 + 0.0000i
k =100

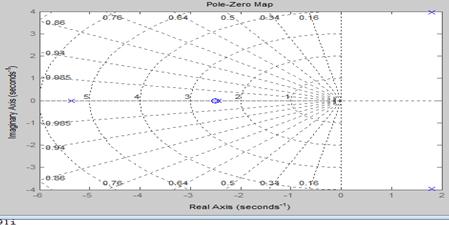

输出零极点分布图
2、稳态误差分析
(1)已知如图3-2所示的控制系统。其中,试计算当输入为单位阶跃信号、单位斜坡信号和单位加速度信号时的稳态误差。
图3-2 系统结构图

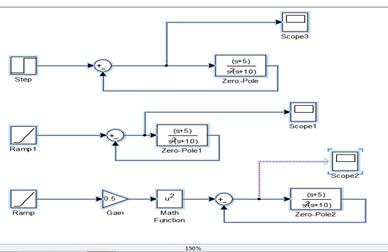

从Simulink图形库浏览器中拖曳Sum(求和模块)、Pole-Zero(零极点)模块、Scope(示波器)模块到仿真操作画面,连接成仿真框图如图3-3所示。图中,Pole-Zero(零极点)模块建立,信号源选择Step(阶跃信号)、Ramp(斜坡信号)和基本模块构成的加速度信号。为更好观察波形,将仿真器参数中的仿真时间和示波器的显示时间范围设置为300。
图3-3 系统稳态误差分析仿真框图

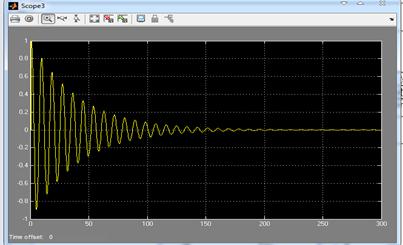

信号源选定Step(阶跃信号),连好模型进行仿真,仿真结束后,双击示波器,输出图形如图3-4所示。
图3-4 单位阶跃输入时的系统误差

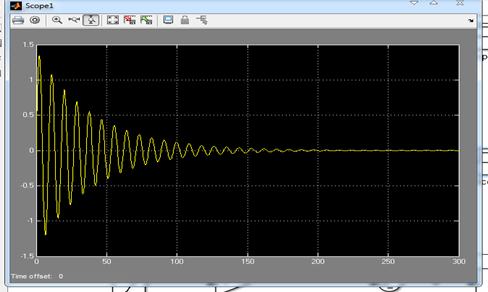

信号源选定Ramp(斜坡信号),连好模型进行仿真,仿真结束后,双击示波器,输出图形如图3-5所示。
图3-5 斜坡输入时的系统误差

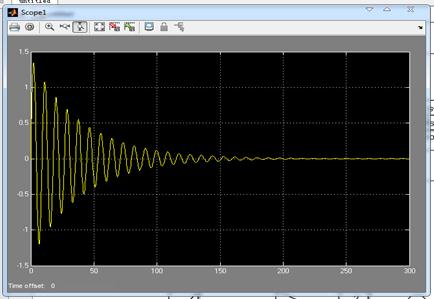

信号源选定加速度信号,连好模型进行仿真,仿真结束后,双击示波器,输出图形如图3-6所示。
图3-6 加速度输入时的系统误差
从图3-4、3-5、3-6可以看出不同输入作用下的系统的稳态误差,系统是II型系统,因此在阶跃输入和斜坡输入下,系统稳态误差为零,在加速度信号输入下,存在稳态误差。
(2)若将系统变为I型系统,,在阶跃输入、斜坡输入和加速度信号输入作用下,通过仿真来分析系统的稳态误差。
信号源选定Step(阶跃信号),连好模型进行仿真,仿真结束后,双击示波器,输出图形如图所示。
信号源选定Ramp(斜坡信号),连好模型进行仿真,仿真结束后,双击示波器,输出图形如图3-5所示。
信号源选定加速度信号,连好模型进行仿真,仿真结束后,双击示波器,输出图形如图所示。
/
四、讨论下列问题:
1.讨论系统增益k变化对系统稳定性的影响;
增益k可以在临界k的附近改变系统的稳定性。
2.讨论系统型数以及系统输入对系统稳态误差的影响。
增大系统开环增益k,可以减少0型系统在阶跃输入时的位置误差;可以减少i型系统在斜坡输入时的速度误差;可以减少ii型系统在加速度输入时的加速度误差。
五、实验体会。
1.熟悉了高阶系统稳定性的判定,进一步验证了稳定判据的正确性。
2.了解系统增益变化对系统稳定性的影响。
3.初次使用Matlab进行仿真实验,所以遇到较多的问题。但是,通过 不断的改进,所得结果渐渐趋于预计情况。因此,在实验中熟悉了高阶系统的稳定性的判定,进一步验证了验证稳定性判据的正确性;了解系统增益变化对系统稳定性的影响。
